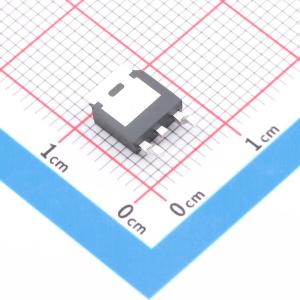

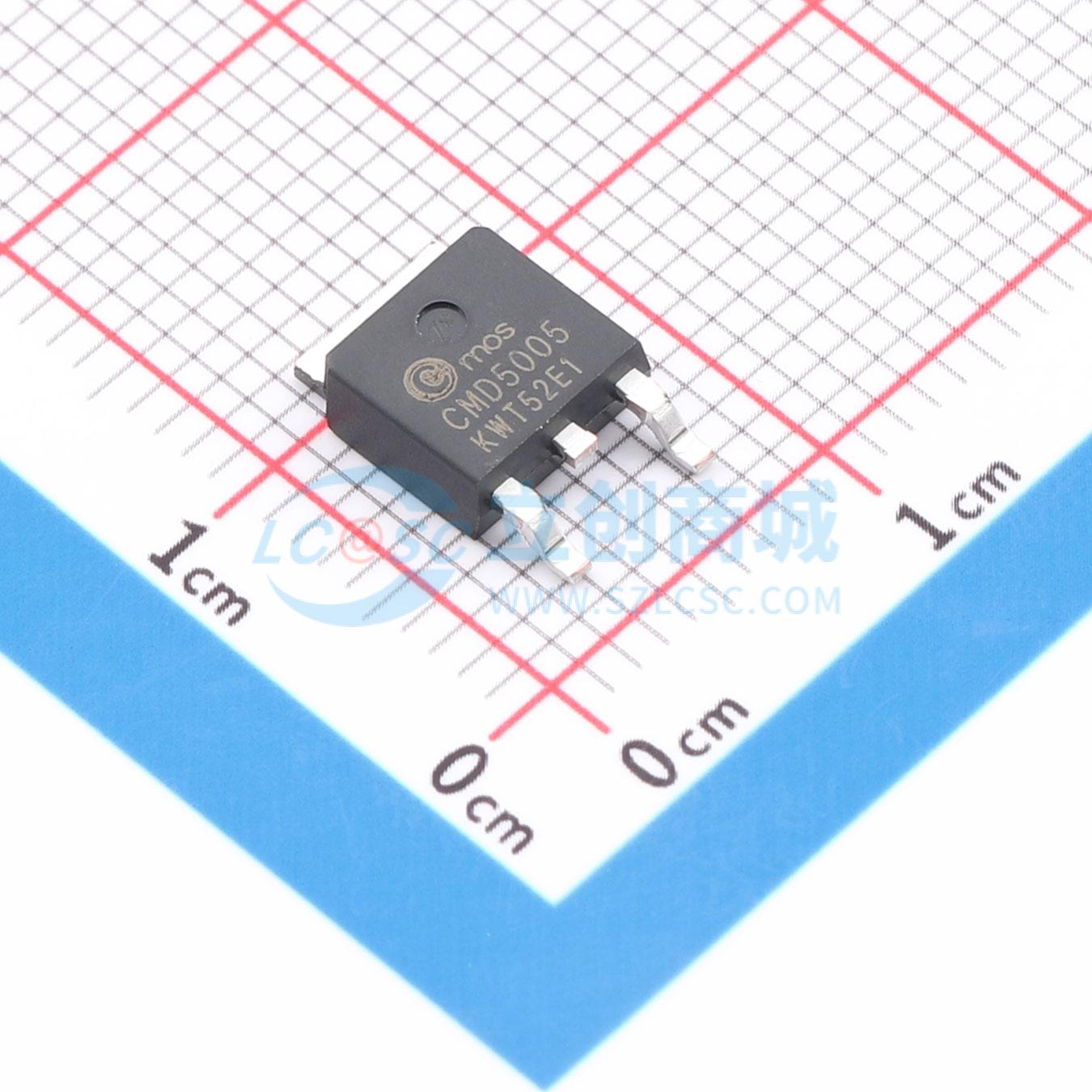

CMD5005
MOS管 TO-252 P场 -55V -20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MOS管，封装：TO-252，P场，电压：-55V，电流：-20A，10V内阻：0.068Ω，4.5V内阻：0.08Ω，功率：40W，CissTyp：1600pF
- 品牌名称
- Cmos(广东场效应半导体)
- 商品型号
- CMD5005
- 商品编号
- C53896381
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 55V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 59mΩ@10V | |
| 耗散功率(Pd) | 40W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 25nC | |
| 输入电容(Ciss) | 1.6nF | |
| 反向传输电容(Crss) | 55pF | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 65pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
5005采用先进的沟槽技术和设计，以提供出色的导通电阻RDS(ON)。该器件适用于大多数同步降压转换器应用。
商品特性
- P沟道MOSFET
- 低导通电阻
- 100%雪崩测试
- 符合RoHS标准
应用领域
- DC-DC转换器
- 电机控制
