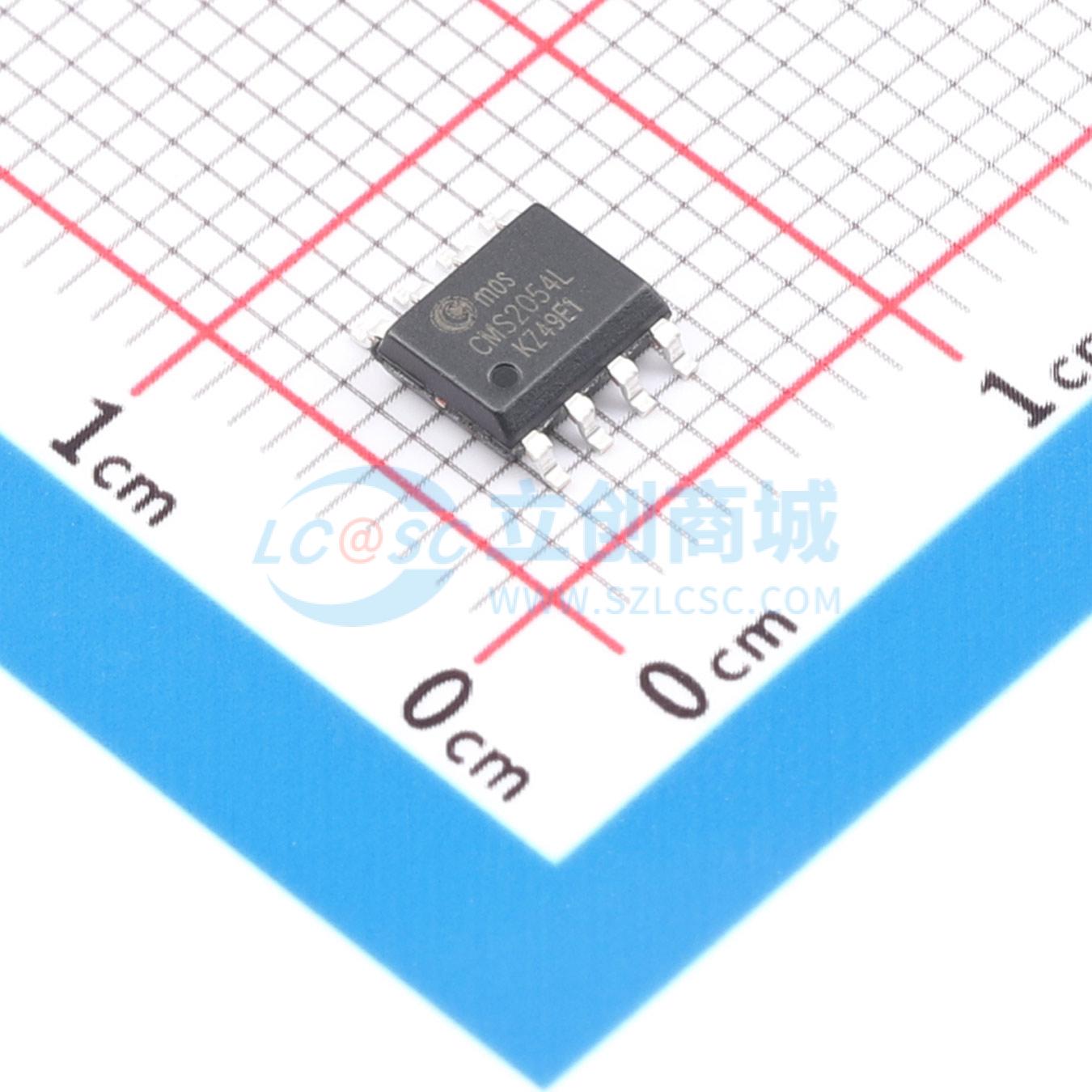

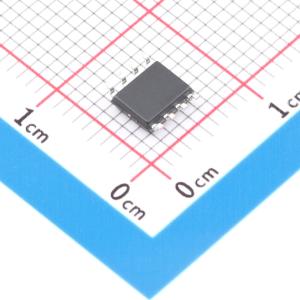

CMS2054L
MOS管 SOP-8 N场 20V 10A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MOS管，封装：SOP-8，N场，电压：20V，电流：10A，4.5V内阻：0.017Ω，功率：2.5W，CissTyp：450pF
- 品牌名称
- Cmos(广东场效应半导体)
- 商品型号
- CMS2054L
- 商品编号
- C53896391
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 14mΩ@4.5V | |
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 15nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 450pF | |
| 反向传输电容(Crss) | 65pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 70pF | |
| 栅极电压(Vgs) | ±12V |
商品概述
CMS2054L采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)。这些器件旨在以非常小的封装尺寸实现卓越的功率耗散。
商品特性
- 低导通电阻
- 表面贴装封装
- 符合RoHS标准
应用领域
- DC/DC转换器
- 负载开关
