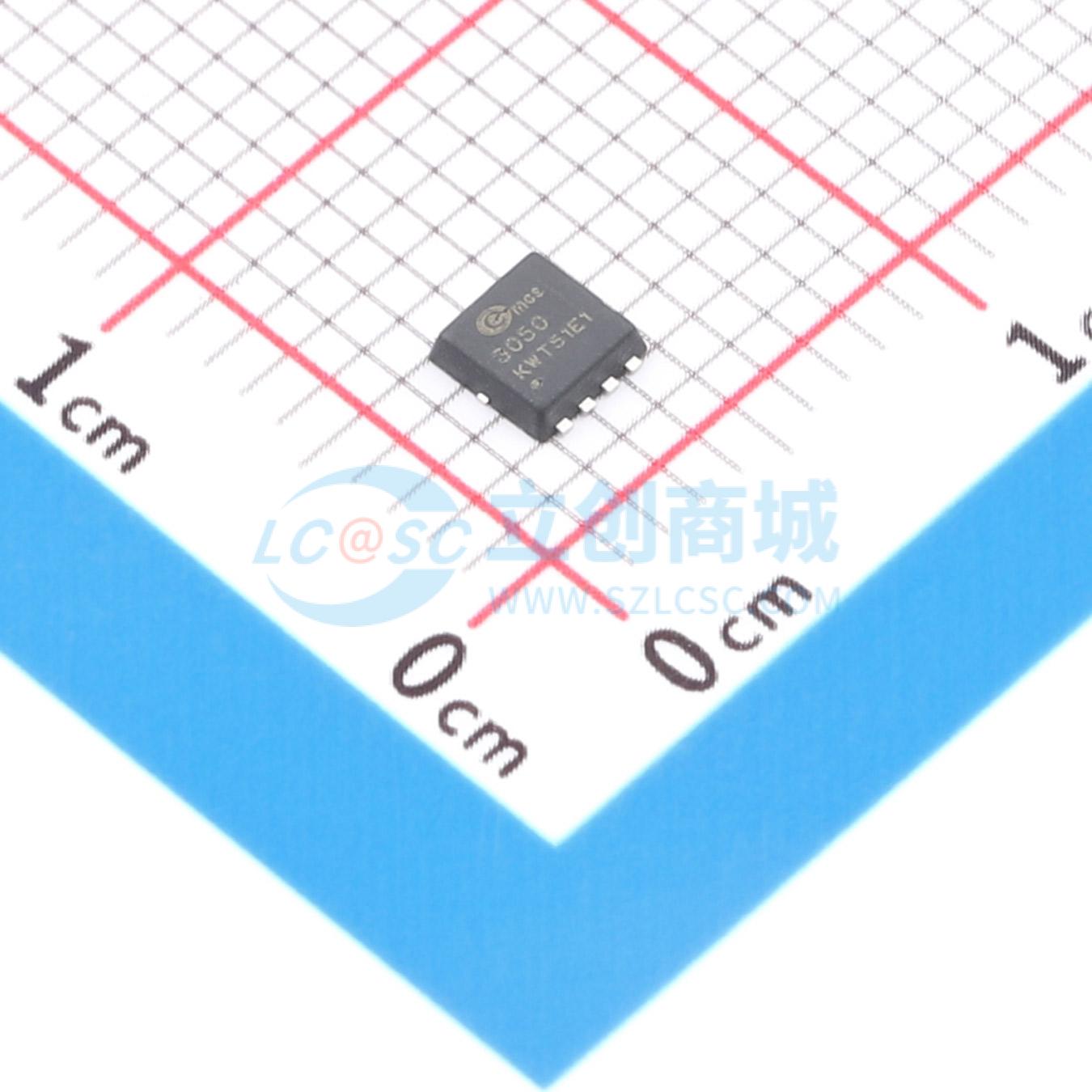

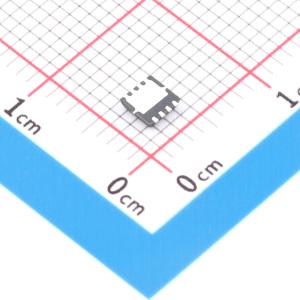

CMSC3050
MOS管 DFN-8 3.3x3.3 N场 30V 80A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MOS管，封装：DFN-8 3.3x3.3，N场，电压：30V，电流：80A，10V内阻：0.005Ω，4.5V内阻：0.009Ω，功率：45W，CissTyp：1600pF
- 品牌名称
- Cmos(广东场效应半导体)
- 商品型号
- CMSC3050
- 商品编号
- C53896394
- 商品封装
- DFN-8(3.3x3.3)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 4.4mΩ@10V | |
| 耗散功率(Pd) | 45W | |
| 阈值电压(Vgs(th)) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 20nC | |
| 输入电容(Ciss) | 1.6nF | |
| 反向传输电容(Crss) | 140pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 150pF | |
| 栅极电压(Vgs) | ±20V |
商品概述
CMSC3050采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)，适用于DC/DC转换器和通用应用。
商品特性
- 低导通电阻
- 驱动要求简单
- 表面贴装封装
- 符合RoHS标准
应用领域
- DC-DC转换器
- 负载开关
