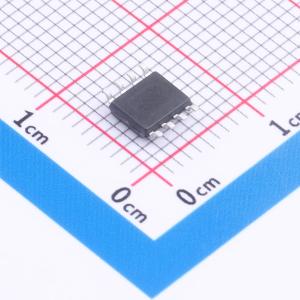

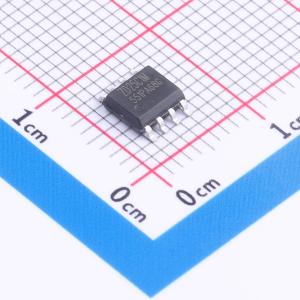

温馨提醒：图片仅供参考，商品以实物为准
ZD25C1MA-SSGMB
兼容SPI接口的串行EEPROM，具备高速时钟、字节和页面写入模式、块写保护等功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ZD25C1MA是一款1Mbit (131,072x8) EEPROM，支持SPI接口，具有高可靠性，工作电压范围为1.7V至5.5V，工作温度范围为-40°C至105°C，写周期寿命为2百万次，数据保留时间为200年
- 品牌名称
- Zetta(澜智)
- 商品型号
- ZD25C1MA-SSGMB
- 商品编号
- C53552663
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.151475克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C；SPI | |
| 存储容量 | 1Mbit | |
| 时钟频率(fc) | 5MHz | |
| 写周期时间(Tw) | 3ms | |
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 200万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 硬件写保护功能；内置上电复位(POR)；页写保护功能；内置写使能锁存器(WEL) | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+105℃ | |
| 工作电流 | 10mA | |
| 待机电流 | 1uA | |
| 读取访问时间(tA) | 20ns；80ns；40ns |
商品概述
ZD25CM01是一款通过SPI总线访问的串行EEPROM设备。该设备设计工作在1.7V至5.5V的电源电压范围内，最大传输速率为20 MHz。工作温度范围为 -40°C至 +105°C。 串行EEPROM存储器组织为512页，每页256字节，总计131072×8位。该设备为用户提供了一个额外的256字节识别页，用于存储敏感应用参数。在应用数据写入识别页后，该页可以永久锁定为只读模式。该设备还提供了一个单独的存储块，其中包含工厂编程的128位唯一ID。该块为只读模式，可以通过发送特定的读取命令进行访问。 ZD25CM01采用无铅绿色封装：SOP、TSSOP、UDFN和WLCSP。
商品特性
- 兼容串行外设接口（SPI）
- 电源电压范围：1.7V至5.5V
- 高速时钟：20 MHz
- 字节和页（最多256字节）写入模式
- 自定时写入周期（最大3ms）
- 块写入保护
- 额外的256字节可写锁定页和128位唯一ID
- 耐久性：2000000次写入周期，数据保留：200年，静电放电保护（人体模型）：6000V
- 工作温度范围： -40°C至 +105°C
