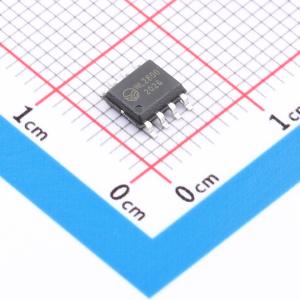

WL2800
2.4G 无线收发芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- WL2800单片无线收发芯片。芯片集成射频收发机、频率收生器、晶体振荡器、调制解调器等功能模块，支持一对多组网和带 ACK 的通信模式。发射输出功率、工作频道以及通信数据率均可配置。芯片已将多颗外围贴片阻容感器件集成到芯片内部。容易过 FCC 等认证。工作电压支持 1.7~3.6V@@工作温度支持-40~+125℃@@晶振 32MHZ@@SPI 接口速率最高支持 4Mbps
- 品牌名称
- WIRELESS(维尔乐思)
- 商品型号
- WL2800
- 商品编号
- C53463611
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
参数完善中
商品概述
WL2800系列芯片是工作在2.400 ~ 2.4836GHz世界通用ISM频段的单片无线收发芯片。该芯片集成射频收发机、频率发生器、晶体振荡器、调制解调器等功能模块，并且支持一对多组网和带ACK的通信模式。发射输出功率、工作频道以及通信数据率均可配置。芯片已将多颗外围贴片阻容感器件集成到芯片内部，容易过FCC等认证。
商品特性
- 功耗较低：发射模式（0dBm）工作电流12.9mA；接收模式工作电流9.7mA；休眠电流1.53μA。
- 节省外围器件：支持外围4个元器件，包括1颗晶振和3个贴片电容；支持双层或单层印制板设计，可以使用印制板微带天线；芯片自带部分链路层的通信协议；配置少量的参数寄存器，使用方便。
- 性能优异：125K / 250K / 1M / 2M bps模式的接收灵敏度为 - 96.5 / - 95 / - 92 / - 90dBm；发射输出功率最大可达13dBm；抗干扰性好，接收滤波器的邻道抑制度高，接收机选择性好，容易过FCC等认证。
- 三/四线SPI接口通信
- SPI接口速率最高支持4Mbps
- 支持最大数据长度为128字节（4级FIFO）
- SOP8封装
- 1M / 2Mbps模式，需要晶振精度±40ppm&CL = 12pF；125K/250kbps模式，需要晶振精度±20ppm&CL = 12pF；BLE广播包模式，需要晶振精度±10ppm&CL = 12pF。
- 工作电压支持1.7 ~ 3.6V
- 工作温度支持 - 40 ~ +125°C
- GFSK通信方式
- 支持自动应答及自动重传
应用领域
- 无线鼠标键盘
- 电视和机顶盒遥控器
- 无线游戏手柄
- 遥控玩具
- 有源无线标签
- 智能家居及安防系统
