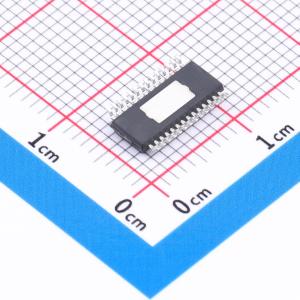

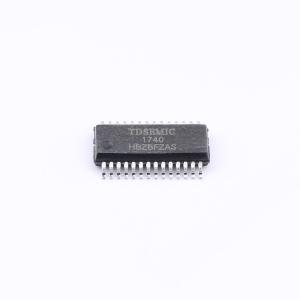

温馨提醒：图片仅供参考，商品以实物为准

HTM1740S-TD

恒流LED显示驱动控制电路，采用CMOS工艺，集成MCU数字串行接口、数据存储器、LED恒流控制驱动模块，适用于高亮中小型LED显示驱动

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: HTM1740 是一款恒流 LED 显示驱动控制电路，驱动能力强，内部集成了 MCU 数字串行接口、数据存储器、LED 恒流控制驱动模块。本产品采用CMOS 工艺，主要应用于高亮中小型 LED 显示驱动。
品牌名称: TDSEMIC(拓电半导体)
商品型号: HTM1740S-TD
商品编号: C53463564
商品封装: EQSOP-28
包装方式: 管装
商品毛重: 0.655克(g)

商品参数

商品概述

HTM1740是一款恒流LED显示驱动控制电路，驱动能力强，内部集成了MCU数字串行接口、数据存储器、LED恒流控制驱动模块。本产品采用CMOS工艺，主要应用于高亮中小型LED显示驱动。HTM1740是一颗基于I2C通讯协议的LED显示面板设计的恒流驱动芯片，支持最多8段×16位输出，且可以通过寄存器配置，调节扫描的位数，从而获得更大的单点驱动电流。相较于传统的LED显示面板驱动芯片，当点亮的LED数量变化或者输入电压变化时，单颗LED电流会发生变化，从而会影响显示亮度；而采用了HTM1740的恒流设计，当显示模式配置好后，每颗LED的电流就恒定不变，不会因点亮的LED数量变化和输入电压变化而产生波动。

商品特性

电源电压：3V - 5.5V
最多驱动8 SEG×16 GRID，共128个LED
输出恒流驱动
驱动电流大，适合高亮显示场合
显示亮度调节范围：恒流16级可调
显示位数可调（1~16位）
I²C通讯接口
内置RC振荡
内置上电复位
封装形式：EQSOP28、SOP28

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	3V~5.5V
	开关频率	-
	通道数	-
	输出电压	-
	输出电流	-

	属性	参数值
	调光	-
	功能特性	-
	工作电压(AC)	-
	拓扑结构	-
	工作温度	-40℃~+85℃
	开关管(内置/外置)	-
	恒流精度	-
