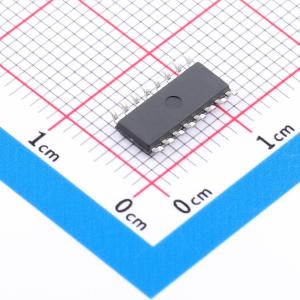

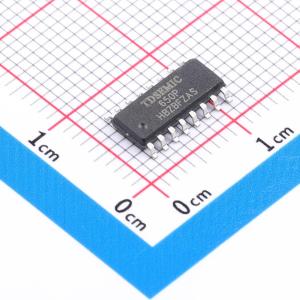

温馨提醒：图片仅供参考，商品以实物为准
HTM1650P-TD
带键盘扫描接口的LED驱动控制专用IC，集成MCU数字接口、数据锁存器等电路，适用于机顶盒、家电设备等
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 支持两种显示模式(8段×4位和7段×4位)，带键盘扫描的LED驱动IC
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- HTM1650P-TD
- 商品编号
- C53463567
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.1966克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | - | |
| 通道数 | 4 | |
| 输出电压 | - | |
| 输出电流 | 150mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | - |
商品概述
HTM1650是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC，内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路。本产品质量可靠、稳定性好、抗干扰能力强。主要适用于机顶盒、家电设备（智能热水器、微波炉、洗衣机、空调、电磁炉）、电子称、智能电表等数码管，可适用于长期连续工作的应用场合。
商品特性
- 两种显示模式（8段×4位和7段×4位）
- 支持单个按键7x4bit(28个按键)和组合按键（4个）
- 辉度调节电路（占空比8级可调）
- 段驱动电流大于25mA，位驱动电流大于150mA
- 两线串行接口（CLK，DIO）
- 内置RC振荡
- 内置上电复位电路
- 内置数据锁存器
- 支持3~5.5V电源电压
- 抗干扰能力强
- 封装：SOP16/DIP16/QFN16
应用领域
机顶盒、家电设备（智能热水器、微波炉、洗衣机、空调、电磁炉）、电子称、智能电表等数码管，长期连续工作的应用场合
