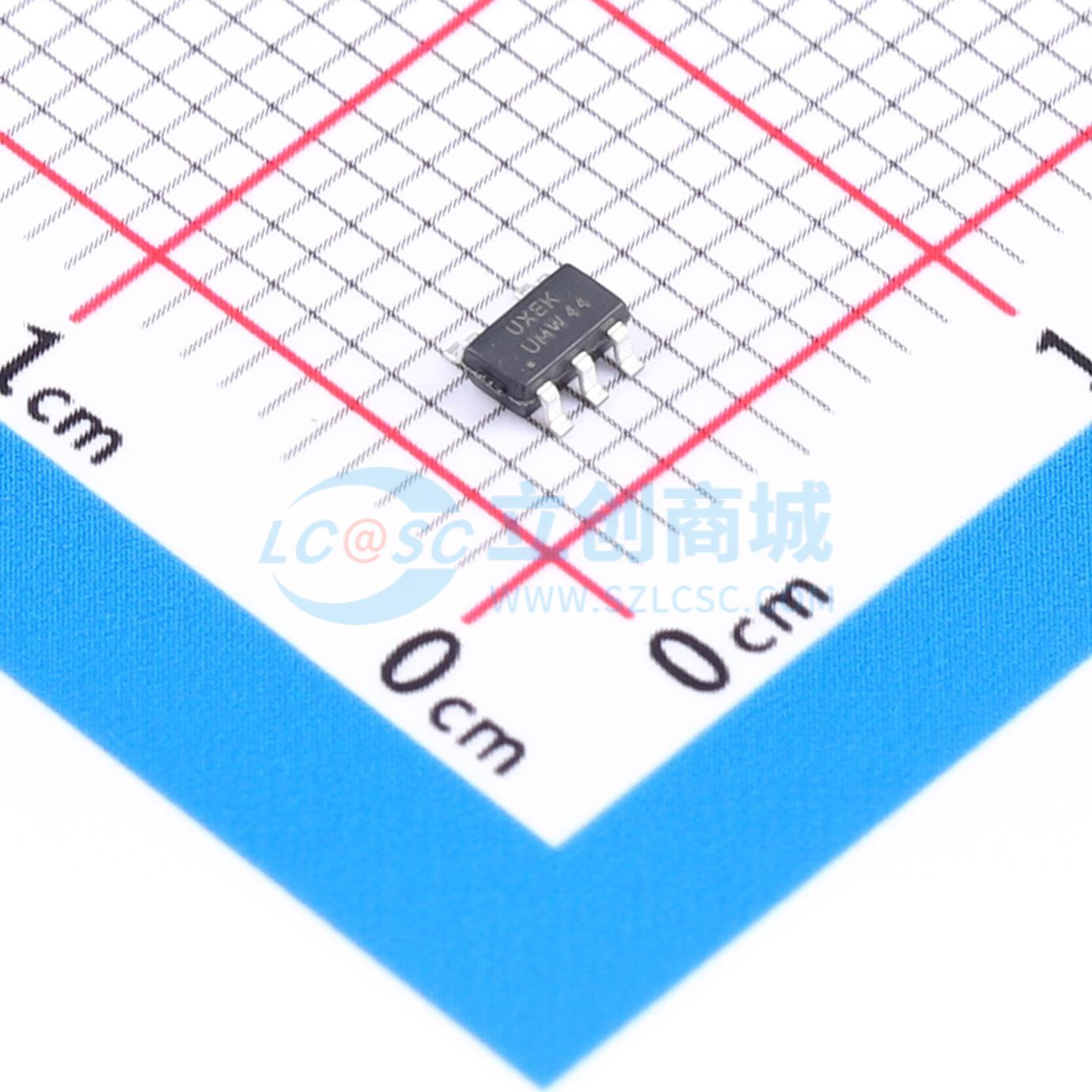

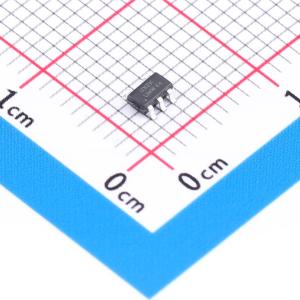

温馨提醒：图片仅供参考，商品以实物为准

XC6232B152MR(UMW)

高精度、低功耗、三端降压稳压器，集成高精度参考电压源和过流保护，具备使能引脚控制待机模式

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: UMW(友台半导体)
商品型号: XC6232B152MR(UMW)
商品编号: C53463887
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.045233克(g)

商品参数

商品概述

XC6232系列是一款高精度、低压差、低电流的三端降压稳压器。它支持最高10V的输入电压，即使在最小电压差下也能提供具有出色稳压性能的高输出电流。它集成了高精度参考电压源和输出功率晶体管的过流保护功能。使能引脚EN可控制芯片的待机模式，显著降低静态电流消耗，这使其特别适用于对电池续航要求严格的应用。封装形式包括SOT23、SOT23 - 5、SOT89或DFN1X1 - 4。

商品特性

最大工作电压：10V
低静态电流消耗（典型值为6V时2μA）
低压差电压（50mA、输出电压为3.3V时75mV）
内置过流保护和短路保护
EN引脚待机功能
高精度输出电压：±2%
可选输出电压：1.5V ~ 3.6V
电源抑制比：1KHz时76dB
最大输出电流：450mA
低输出噪声：10 ~ 100KHz时70μVRMS

应用领域

1 - 2节锂离子便携式设备
2 - 6节干电池供电系统
蓝牙或射频系统
消费类产品

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	10V
	输出电压	1.5V
	输出电流	400mA
	电源纹波抑制比(PSRR)	76dB@(1kHz)
	压差	160mV@(50mA)

	属性	参数值
	静态电流(Iq)	2uA
	噪声	70uVrms
	功能特性	使能控制；过流保护；短路保护
	工作温度	-40℃~+85℃
	输出类型	固定
	输出通道数	1
