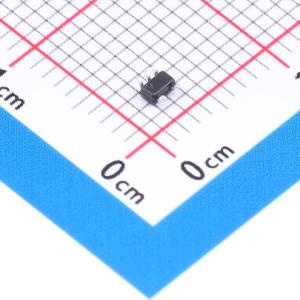

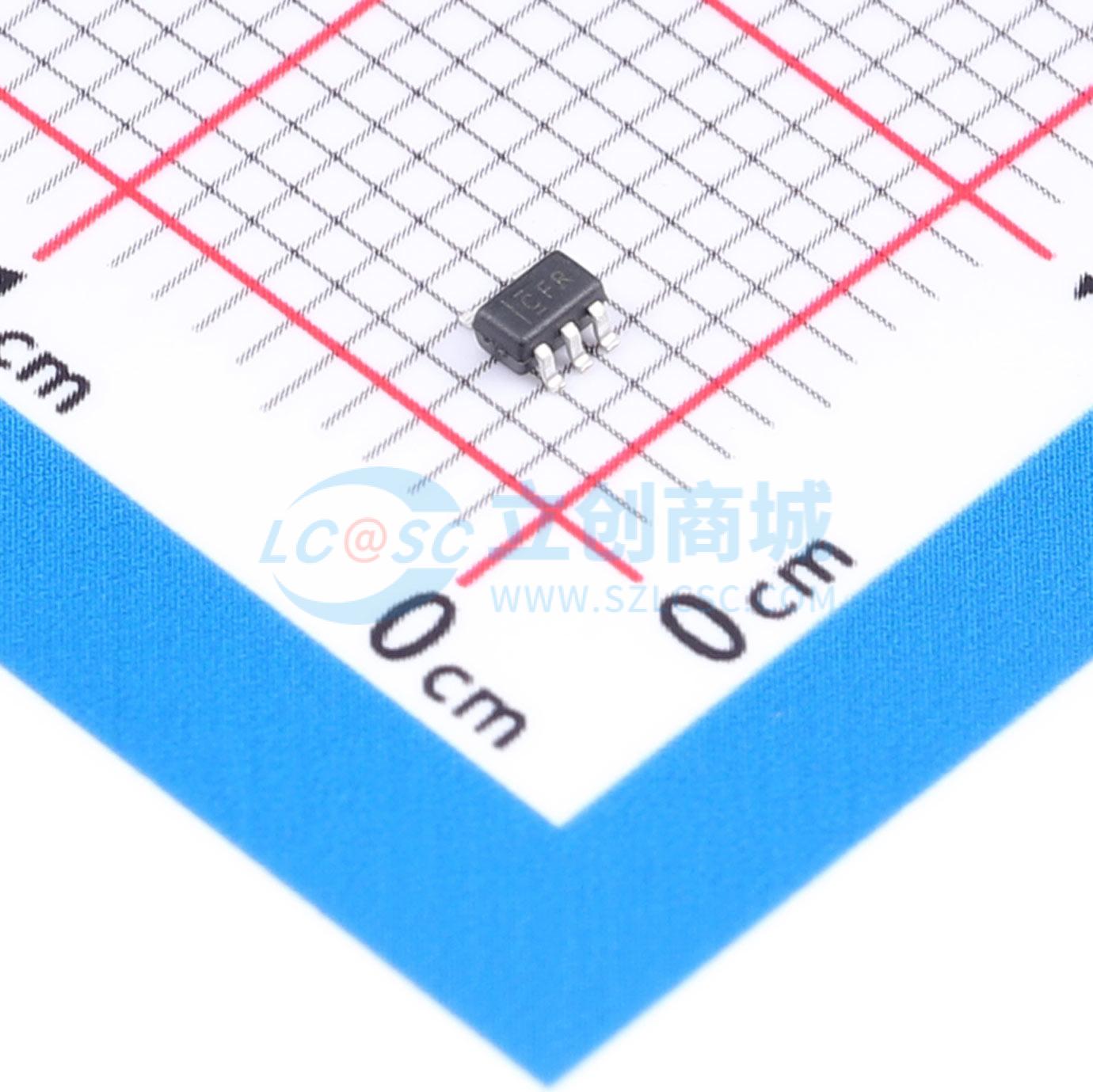

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G14DCKR-TD
单施密特触发器反相器，低功耗，支持部分掉电模式，适用于宽电压范围
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是具有施密特触发功能的非门集成电路，可实现数学逻辑运算。Y = A(overline) 该芯片采用先进的CMOS工艺设计，具有低功耗和高输出驱动能力。芯片在1.65V至5.5V的VCC电源电压下工作良好。有多种小型封装形式，可广泛应用于高端精密仪器、小型化低功耗手持设备和人工智能领域。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- 74LVC1G14DCKR-TD
- 商品编号
- C53463557
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.165克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 输入数 | - | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | - | |
| 低电平范围(VOL) | - | |
| 传播延迟(tpd) | - | |
| 系列 | 74LVC | |
| 工作温度 | - |
商品概述
这款单施密特触发器反相器设计用于1.65V至5.5V的VCC操作。74LVC1G14器件包含一个反相器，执行布尔函数Y = A。该器件作为一个具有施密特触发器输入的独立反相器工作，因此该器件对于正向（VT+）和负向（VT-）信号具有不同的输入阈值电平，以提供迟滞（△VT），这使得该器件能够容忍缓慢或有噪声的输入信号。
商品特性
- 支持5V Vcc操作
- 输入可接受高达5.5V的电压
- 低功耗，最大Icc为10μA
- 在3.3V时输出驱动为±24mA
- Ioff支持部分掉电模式操作
