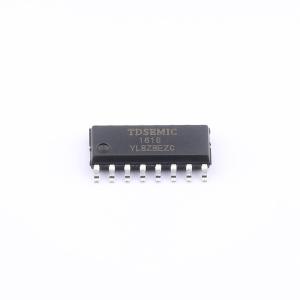

HTM1616DR-TD
3线串口共阴极LED驱动控制专用电路，采用CMOS工艺，具备多种显示模式、键扫描和亮度调节功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有显示模式（7 段×4 位）的LED驱动IC
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- HTM1616DR-TD
- 商品编号
- C53463562
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 7段x4位 | |
| 接口类型 | - | |
| 工作电压 | 2.8V~5.5V | |
| 时钟频率(fc) | - | |
| 静态电流 | 200uA |
| 属性 | 参数值 | |
|---|---|---|
| 位驱动电流 | 80mA | |
| 段驱动电流 | 20mA | |
| 功能特性 | - | |
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | - |
商品概述
HTM16系列是LED显示控制驱动电路，内部集成MCU数字接口、数据锁存器、LED驱动、部分带键盘扫描等电路，是高可靠性的单片机外围LED驱动电路。串行数据通过3线串行接口输入到芯片，采用多种封装形式便于用户选择。
商品特性
- 工作电压：2.8V~5.5V
- CMOS工艺
- 多种显示模式：设置选择段和位的个数（4～7位，5～13段）
- 键扫描：最大10×2的矩阵
- 8个层次的亮度调节电路
- 3线串行接口
- 内置RC振荡
应用领域
使用到LED显示面板的产品，如智能热水器、微波炉、洗衣机、空调、智能电表等。
