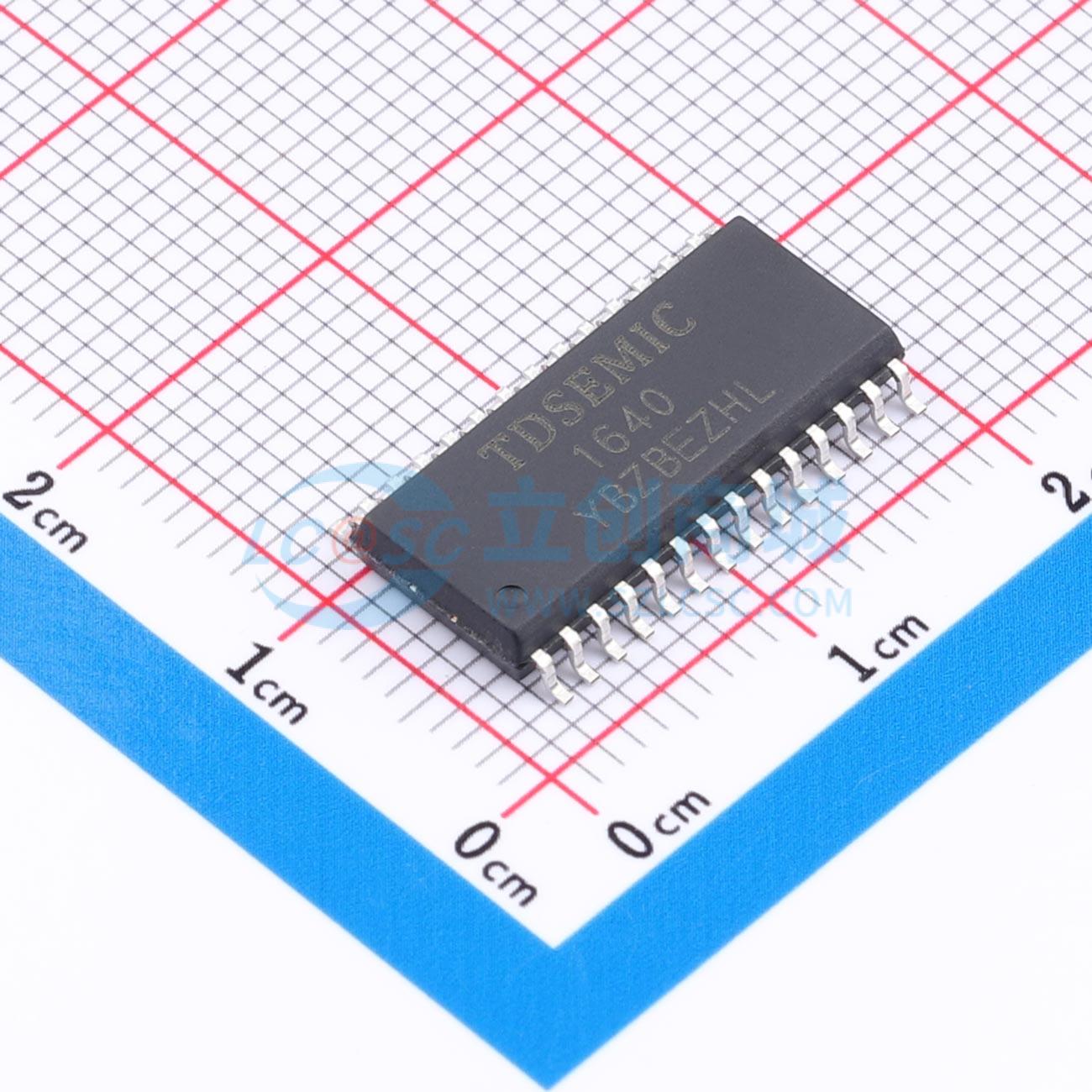

温馨提醒：图片仅供参考，商品以实物为准

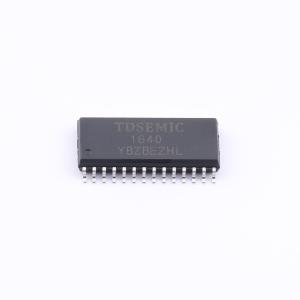

HTM1640DR-TD
LED驱动控制专用电路，集成MCU数字接口、数据锁存器和LED高压驱动，采用功率CMOS工艺，支持共阴数码管输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有显示模式(8 段×16 位),两线串行接口(SCLK，DIN)的LED驱动IC
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- HTM1640DR-TD
- 商品编号
- C53463559
- 商品封装
- SOP-28
- 包装方式
- 编带
- 商品毛重
- 1.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 8段x16位 | |
| 接口类型 | I²C | |
| 工作电压 | 2.8V~5.5V | |
| 时钟频率(fc) | - | |
| 静态电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 位驱动电流 | 80mA | |
| 段驱动电流 | 20mA | |
| 功能特性 | - | |
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | - |
商品概述
HTM1640是一种LED（发光二极管显示器）驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED高压驱动等电路。本产品性能优良，质量可靠。主要应用于电子秤及小家电产品的显示屏驱动。
商品特性
- 工作电压：2.8~5.5V
- 采用功率CMOS工艺
- 辉度调节电路(占空比8级可调)
- 两线串行接口（CLK，DIN）
- 振荡方式：内置RC振荡(330KHz)
- 内置上电复位电路
- 内置自动消隐电路
- 显示模式（8段×16位），支持共阴数码管输出
- 封装形式：SSOP20、SOP/SSOP28、DFN28
应用领域
LED显示面板场合，例如微波炉、电磁炉、热水器、血压计等。
