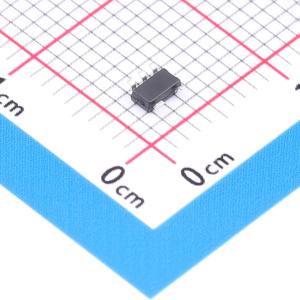

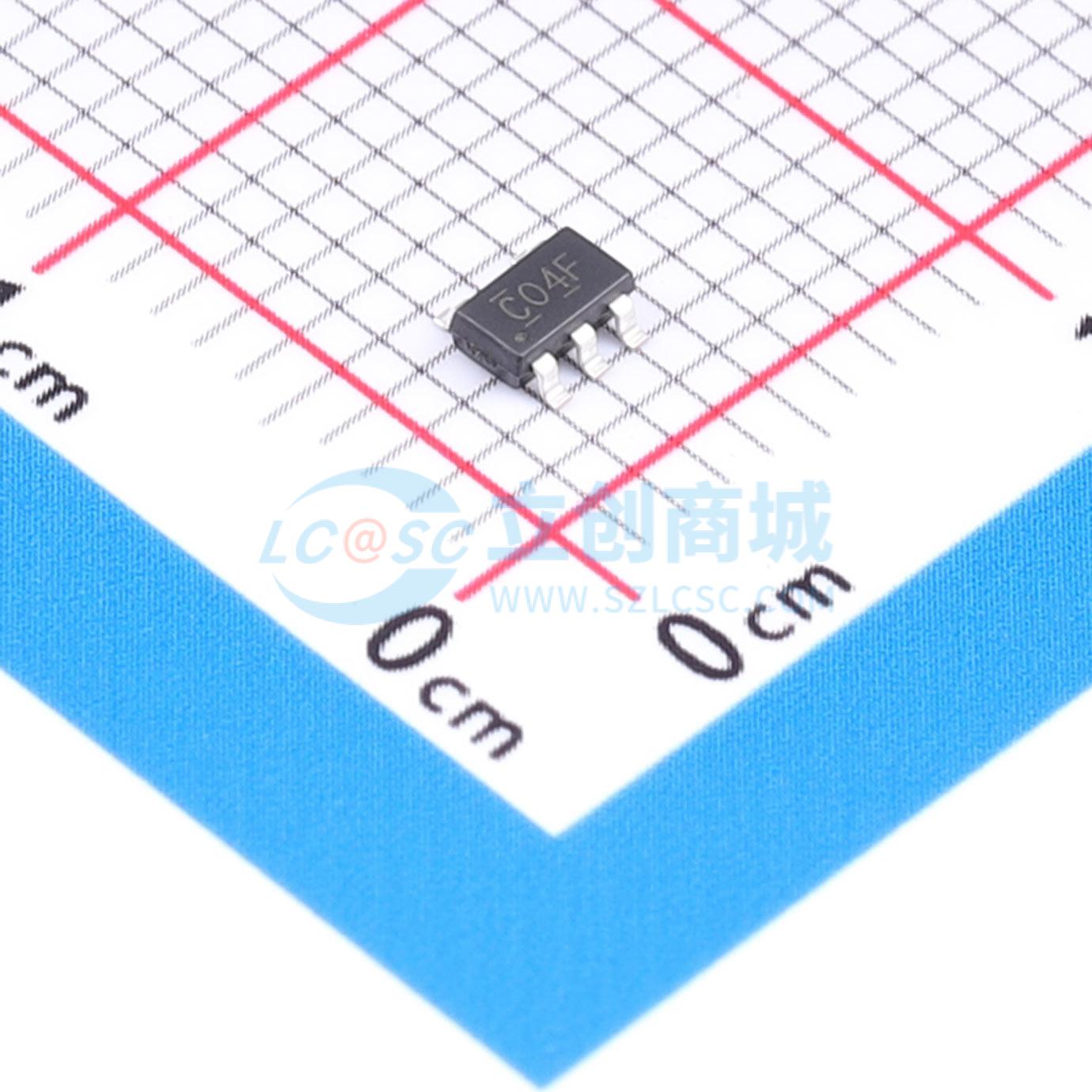

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G04DBVR-TD
低功耗单反相器门，支持5V Vcc操作，输入可接受5.5V电压，具备高输出驱动和低静态功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一个非门集成电路，可以实现 Y = ~A 的数学逻辑运算。采用先进的 CMOS 技术设计，具有低功耗和高输出驱动能力的特点。芯片在 VCC 电压为 1.65V 至 5.5V 之间时能正常工作。并且具有多种小型封装形式，可广泛应用于高端精密仪器、小型低功耗手持设备和人工智能等领域。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- 74LVC1G04DBVR-TD
- 商品编号
- C53463552
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 1 | |
| 输入数 | - | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | - | |
| 低电平范围(VOL) | - | |
| 传播延迟(tpd) | - | |
| 系列 | 74LVC | |
| 工作温度 | - |
商品概述
这款单反相器门专为1.65V至5.5V的VCC工作电压而设计。74LVC1G04器件实现布尔函数Y = A。该CMOS器件在较宽的VCC工作范围内，具有高输出驱动能力，同时保持低静态功耗。
商品特性
- 支持5V Vcc工作电压
- 输入可接受高达5.5V的电压
- 可向下转换至Vcc
- 低功耗，最大lcc为10uA
- 在3.3V时输出驱动为±24mA
- loff支持带电插拔、部分掉电模式和反向驱动保护
