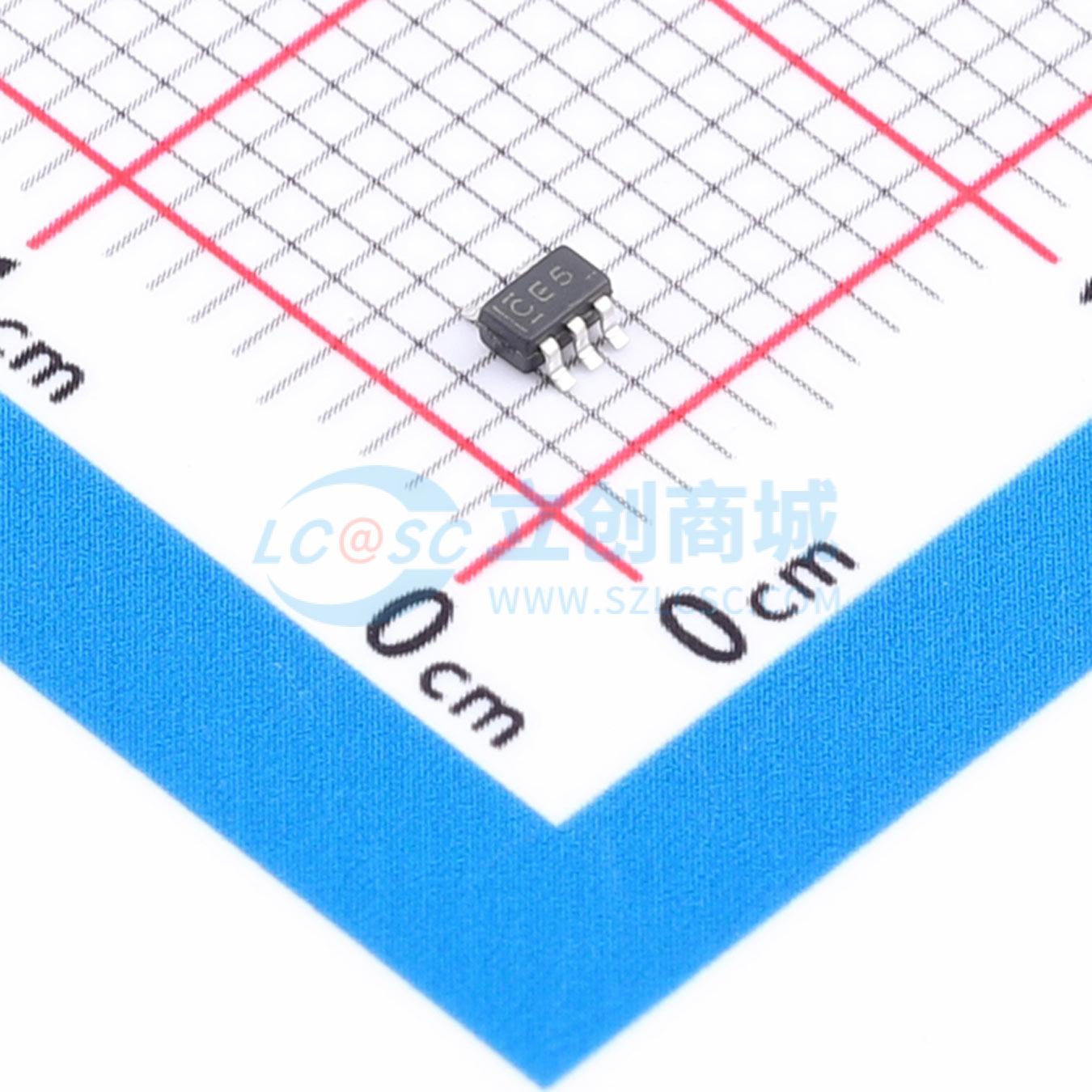

温馨提醒：图片仅供参考，商品以实物为准

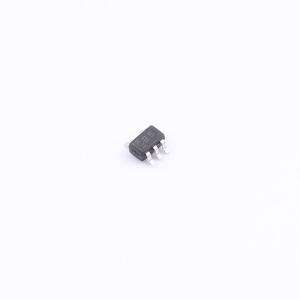

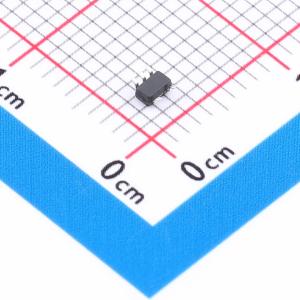

74LVC1G08DCKR-TD
单路2输入正与门，支持5V VCC操作，低功耗，高输出驱动
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74LVC1G08DCKR-TD是拓电半导体74LVC系列单路2输入与门，采用CMOS工艺和SOT-353超小封装。工作电压1.65V~5.5V，静态电流≤1μA，传播延迟≤5.2ns。支持8mA灌/拉电流，具备2000V ESD保护和总线兼容性，适用于便携式设备、通信模块、智能硬件等空间受限场景，工作温度-40°C~125°C。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- 74LVC1G08DCKR-TD
- 商品编号
- C53463555
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | -8mA | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 5.2ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
商品概述
这款单路 2 输入正与门专为 1.65V 至 5.5V 的 VCC 工作电压而设计。74LVC1G08 器件在正逻辑中执行布尔函数 Y = A × B 或 Y = A（上划线）+ B（上划线）。该 CMOS 器件在较宽的 VCC 工作范围内，保持低静态功耗的同时具备高输出驱动能力。
商品特性
- 支持 5V 的 VCC 工作电压
- 输入可接受高达 5.5V 的电压
- 可向下转换至 VCC
- 低功耗，最大 ICC 为 10μA
- 在 3.3V 时输出驱动电流为 ±24mA
- Ioff 支持带电插拔、部分掉电模式和反向驱动保护
