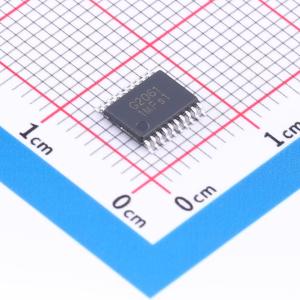

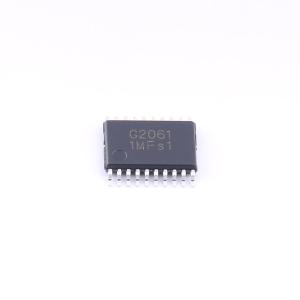

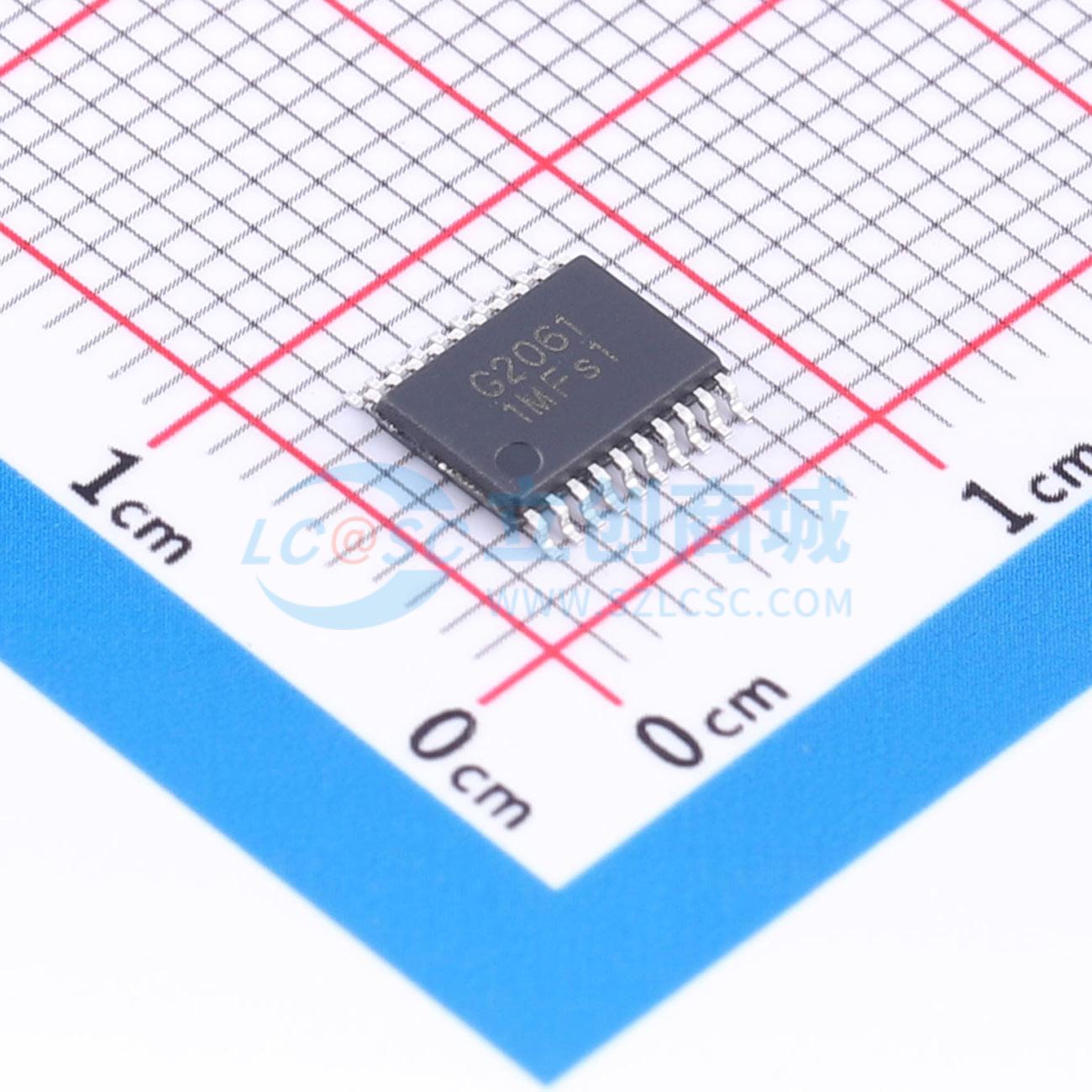

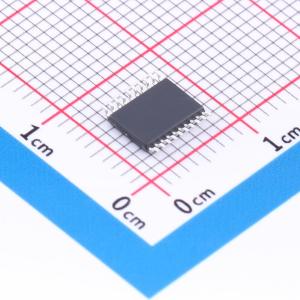

G2061
高压高速功率MOSFET高低侧驱动芯片，采用高低压兼容工艺，集成高低侧参考输出通道，具备防直通死区逻辑
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- G2061
- 商品编号
- C53436212
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.243625克(g)
商品参数
参数完善中
商品概述
G2061是一款高压、高速功率MOSFET高低侧驱动芯片，采用高低压兼容工艺，使高、低侧栅驱动电路能单芯片集成，具有独立的高侧和低侧参考输出通道。逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平，输出具有大电流脉冲能力和防直通的死区逻辑。浮动通道可用于驱动高压侧N沟道功率MOSFET，浮地通道最高工作电压可达250V，需额外的自举电路支持。高侧与低侧均包含欠压保护功能。G2061为TSSOP20封装，可在-40℃~125℃温度范围内工作。
商品特性
- 自举工作的浮地通道
- 最高工作电压为+250V
- 兼容3.3/5V输入逻辑
- dVs/dt耐受能力可达±50V/ns
- Vs负偏压能力达-9V
- 栅极驱动电压范围8V至20V
- 高、低侧欠压锁定电路：高侧欠压锁定正向阈值7.1V，高侧欠压锁定负向阈值6.9V，低侧欠压锁定正向阈值7V，低侧欠压锁定负向阈值6.6V
- 防直通死区逻辑：死区时间设定200ns
- 芯片传输延时特性：开通/关断传输延时Ton/Toff = 150ns/120ns，延迟匹配时间小于50ns
- 宽温度范围-40~125℃
- 输出级拉电流/灌电流能力1.5A/1.8A
- 符合RoHS标准
应用领域
- 电机控制
- 空调/洗衣机
- 通用逆变器
- 微型逆变器驱动
