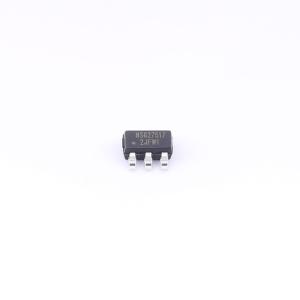

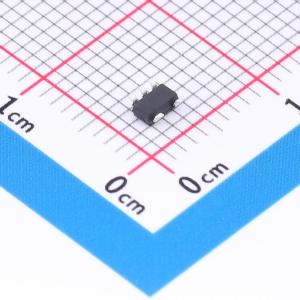

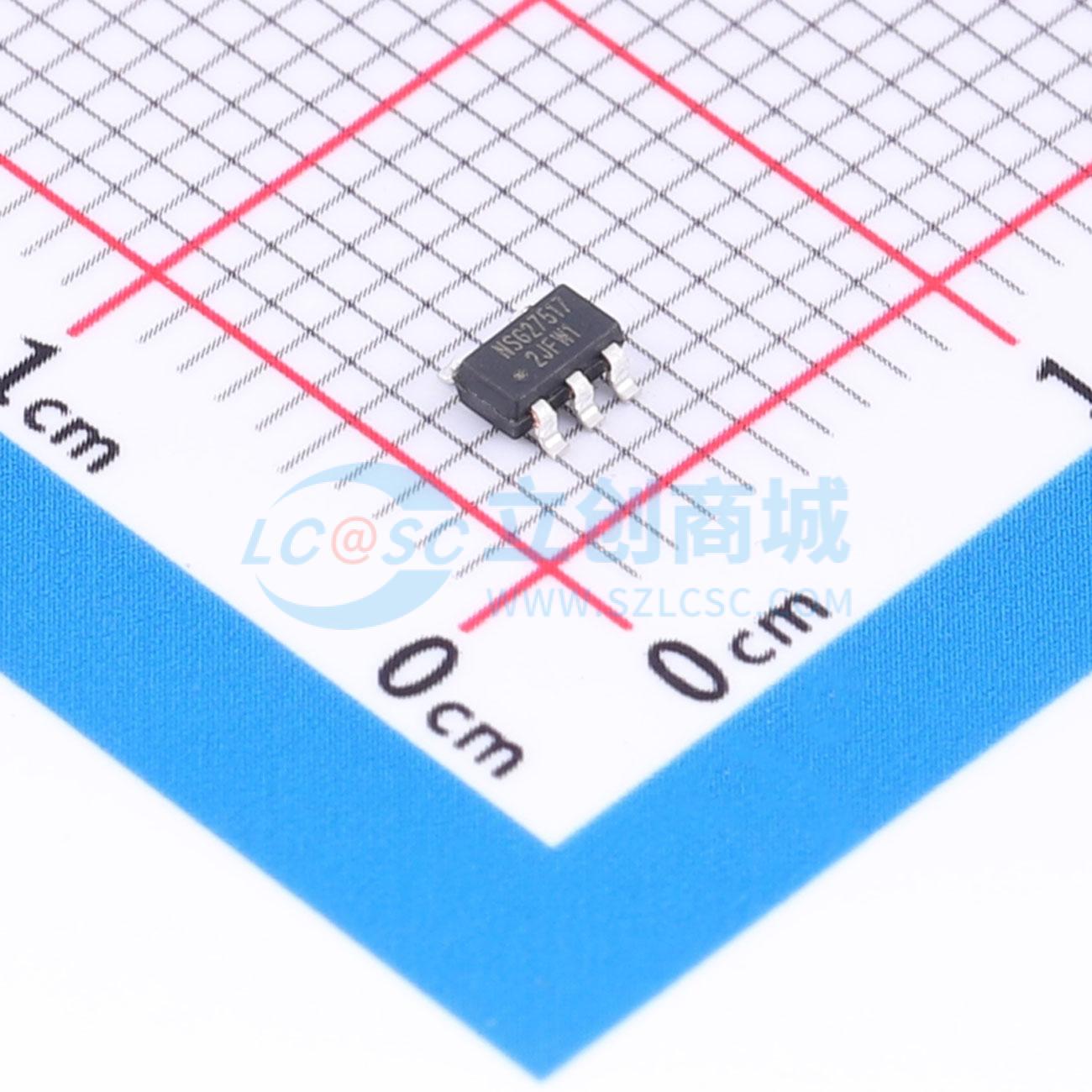

NSG27517
单通道低侧同相栅极驱动芯片，双输入设计，采用门锁免疫CMOS技术，逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NSG27517
- 商品编号
- C53436209
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.048054克(g)
商品参数
参数完善中
商品概述
NSG27517是一款低电压功率MOSFET和IGBT同相位栅驱动器。专有的门锁免疫CMOS技术可以实现高鲁棒性的单芯片集成结构。NSG27517逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。输出驱动器具有宽VCC范围、带滞后的欠压锁定和输出电流缓冲级。可以在 -40℃~125℃温度范围内工作。
商品特性
- 双输入设计（可选择反相（IN - 引脚）或非反相（IN + 引脚）驱动器配置）
- 未使用的输入引脚可用于使能或禁用功能
- 兼容3.3V输入逻辑
- 工作范围：5V~25V
- 宽温度范围：-40℃~125℃
- 欠压锁定
- 欠压锁定正向阈值4.0V
- 欠压锁定负向阈值3.9V
- 芯片开通/关断延时特性
- Ton/Toff = 30ns/30ns
- 驱动电流能力：
- 拉电流/灌电流 = 4A/4A
- SOT - 23 - 5封装
应用领域
- 交换式电源、开关变换器
- 通用栅驱动器
- 驱动MOSFET和IGBT
