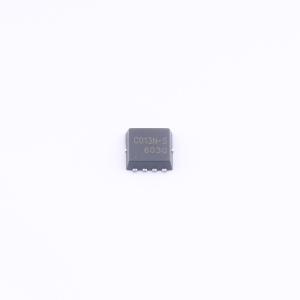

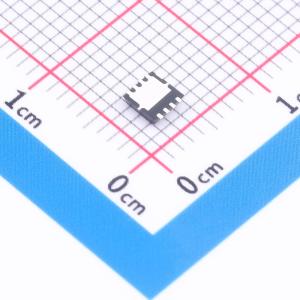

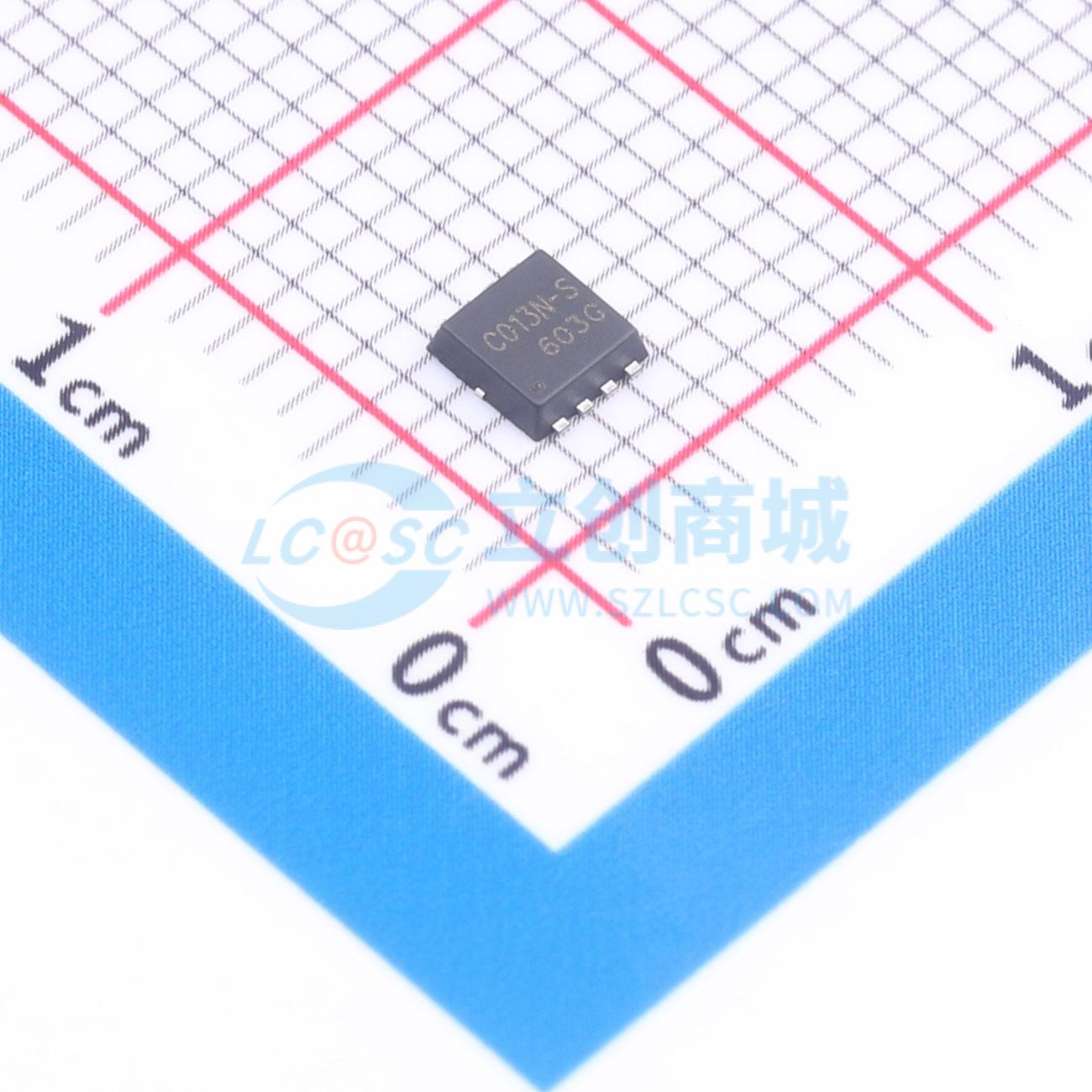

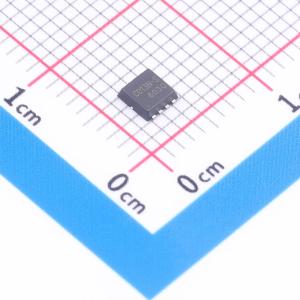

ZC013NG-S
N沟道MOSFET，采用先进沟槽技术和设计，低栅极电荷，超低导通电阻，散热良好
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- N管/30V/20A/11.5MΩ/(典型9MΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- ZC013NG-S
- 商品编号
- C53433515
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.276063克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 9mΩ@10V | |
| 耗散功率(Pd) | 24W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 8nC@4.5V | |
| 输入电容(Ciss) | 550pF | |
| 反向传输电容(Crss) | 95pF | |
| 工作温度 | -50℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 105pF |
商品概述
这款N沟道MOSFET采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻。它可用于多种应用场景。
商品特性
- VDS = 30V，ID = 30A，RDS(ON) < 11.5mΩ（在VGS = 10V时，典型值为9mΩ）
- 低栅极电荷
- 有环保器件可选
- 采用先进的高单元密度沟槽技术，实现超低RDS(ON)
- 封装散热性能良好
- MSL3
