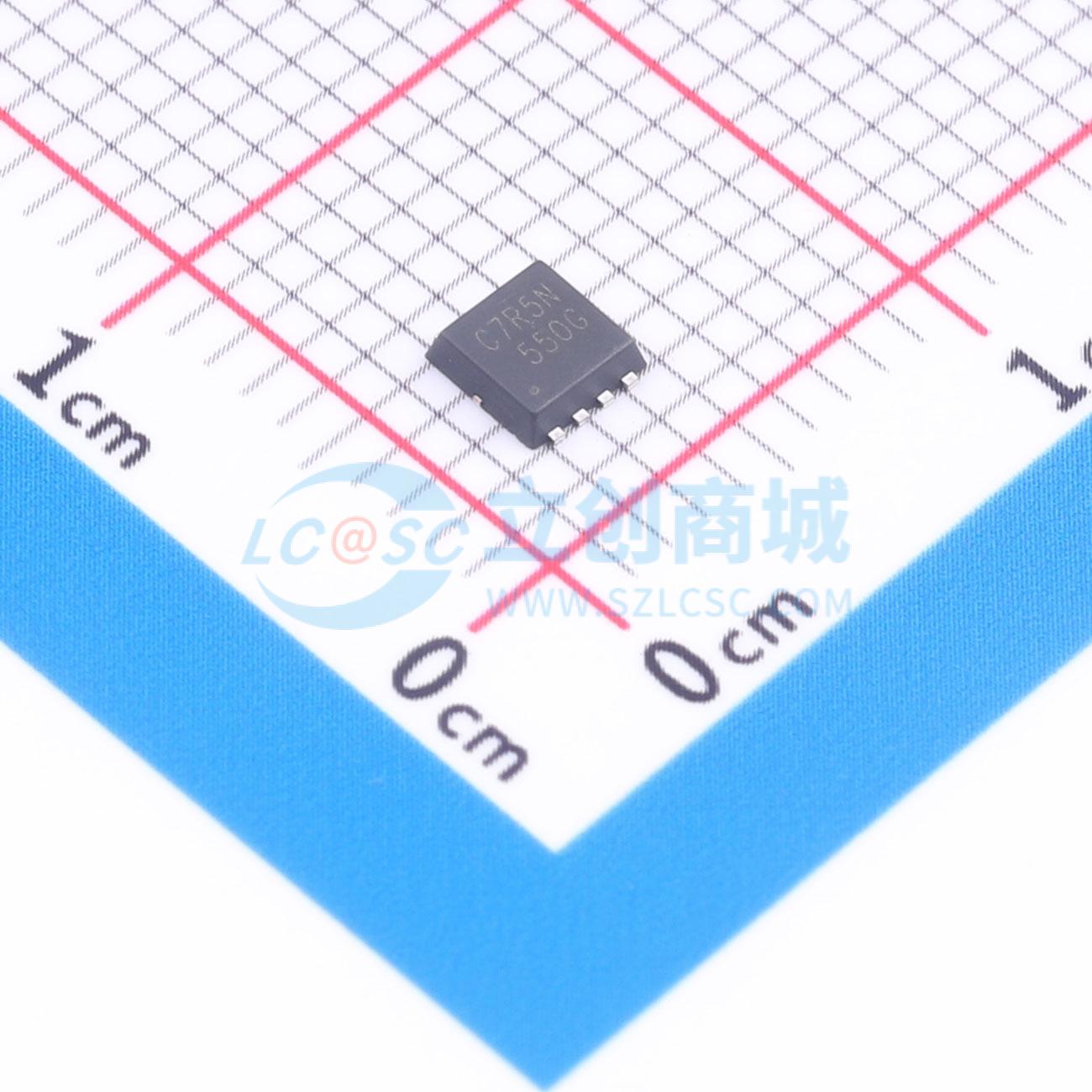

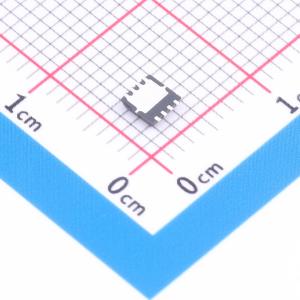

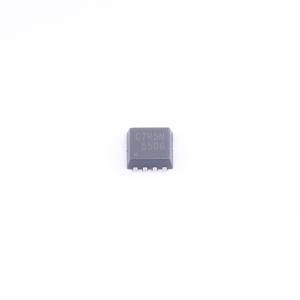

温馨提醒：图片仅供参考，商品以实物为准
ZC7R5NG
N沟道MOSFET采用先进沟槽技术，具备低栅极电荷和良好散热性能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- N管/30V/40A/7.5MΩ/(典型5.5MΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- ZC7R5NG
- 商品编号
- C53433516
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.053711克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 5.5mΩ@10V | |
| 耗散功率(Pd) | 22.7W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 22nC@10V | |
| 输入电容(Ciss) | 1.2nF | |
| 反向传输电容(Crss) | 150pF | |
| 工作温度 | -50℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 182pF |
商品概述
这款N沟道MOSFET采用先进的沟槽技术和设计，可提供出色的导通电阻，且栅极电荷较低。它可用于各种应用。
商品特性
- VDS = 30V，ID = 40A，RDS(ON) < 7.5mΩ @ VGS = 10V（典型值：5.5mΩ）
- 低栅极电荷
- 有环保器件可选
- 采用先进的高单元密度沟槽技术，实现超低导通电阻
- 出色的封装，散热良好
- MSL3
