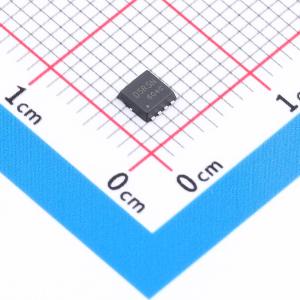

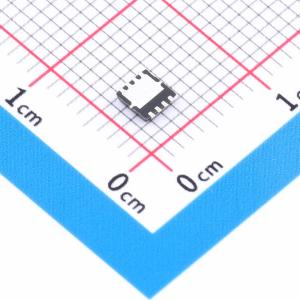

温馨提醒：图片仅供参考，商品以实物为准
ZD5R5NG
N沟道MOSFET采用先进沟槽技术，低栅极电荷，适用于多种应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- N管/40V/70A/5.5MΩ/(典型4.2MΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- ZD5R5NG
- 商品编号
- C53433523
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.060142克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 4.2mΩ@10V | |
| 耗散功率(Pd) | 52W | |
| 阈值电压(Vgs(th)) | 1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 25nC@10V | |
| 输入电容(Ciss) | 2.41nF | |
| 反向传输电容(Crss) | 152pF | |
| 工作温度 | -50℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 233pF |
商品概述
这款N沟道MOSFET采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻（RDS(ON)）。它可用于多种应用场景。
商品特性
- 漏源电压（VDS）=40V，漏极电流（ID）=70A，栅源电压（VGS）=10V时，导通电阻（RDS(ON)）<5.5mΩ（典型值：4.2mΩ）
- 低栅极电荷
- 有环保型器件可供选择
- 采用先进的高单元密度沟槽技术实现超低导通电阻（RDS(ON)）
- 出色的封装，具备良好的散热性能
- 湿度敏感度等级为3级（MSL3）
