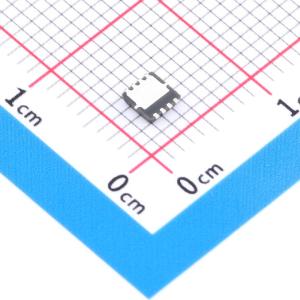

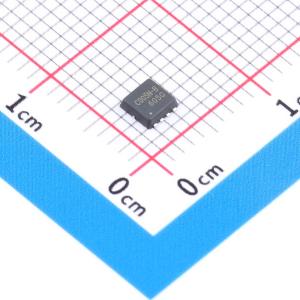

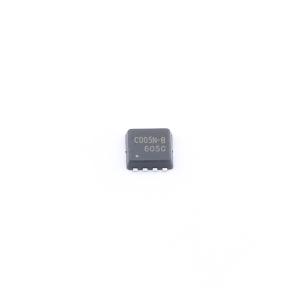

ZC005NG-B
N沟道MOSFET采用先进沟槽技术，低栅极电荷，散热性好，适用于多种应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- N管/30V/55A/5MΩ/(典型3.9MΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- ZC005NG-B
- 商品编号
- C53433517
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.061139克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 55A | |
| 导通电阻(RDS(on)) | 3.9mΩ@10V | |
| 耗散功率(Pd) | 25W | |
| 阈值电压(Vgs(th)) | 1.55V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 37nC@10V | |
| 输入电容(Ciss) | 1.9nF | |
| 反向传输电容(Crss) | 224pF | |
| 工作温度 | -50℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 256pF |
商品概述
这款N沟道MOSFET采用先进的沟槽技术和设计，可提供出色的导通电阻（RDS(ON)）和低栅极电荷，可用于多种应用。
商品特性
- VDS = 30V，ID = 55A，RDS(ON) < 5mΩ，@ VGS = 10V（典型值：3.9mΩ）
- 低栅极电荷
- 提供环保器件
- 采用先进的高单元密度沟槽技术，实现超低导通电阻（RDS(ON)）
- 封装散热性能良好
- MSL3
