温馨提醒：图片仅供参考，商品以实物为准

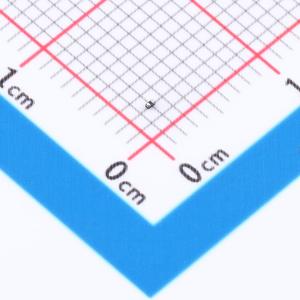

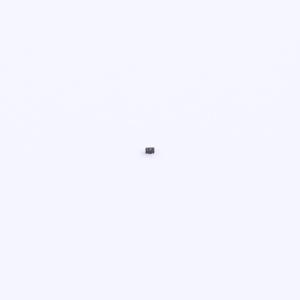

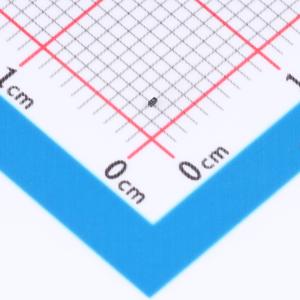

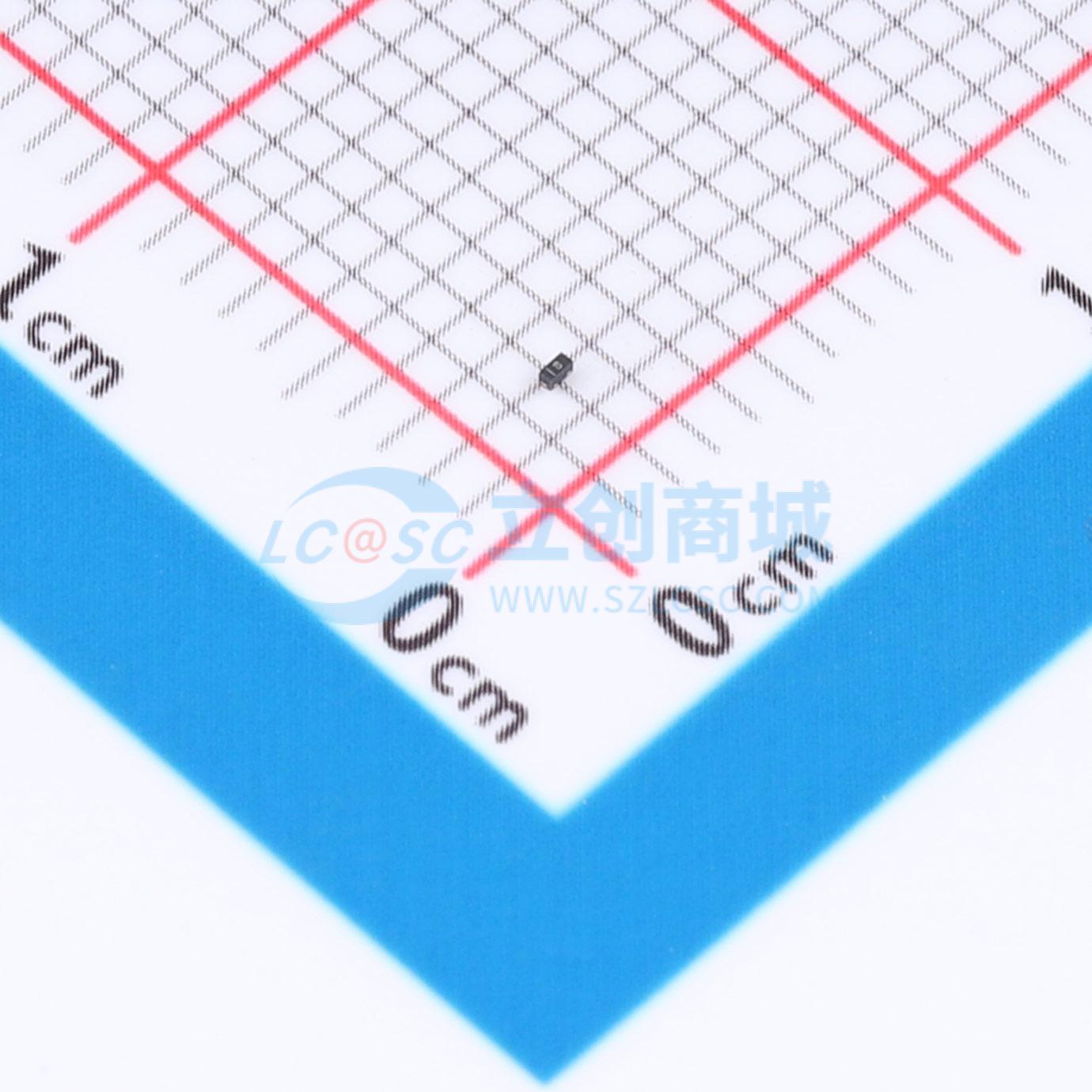

D12V0X1B2CSP-TP
低电容双向ESD二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- D12V0X1B2CSP-TP
- 商品编号
- C53340867
- 商品封装
- DFN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.0054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压(VBR) | 13.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | - | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.25pF |
商品特性
- 低工作电压：12V
- 超低电容：0.25pF（典型值）
- 超低泄漏：纳安级别
- 低钳位电压
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30kV
- IEC 61000 - 4 - 2（ESD）抗扰度测试 接触放电：±30kV
- IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- IEC 61000 - 4 - 5（雷电）6A（8/20μs）
- 2引脚无铅封装
- 这些是无铅器件
- 响应时间通常 < 1ns
应用领域
- RF天线
- USB 3.2 Gen 1和Gen 2
- 以太网1000 BASE - T
- 以太网10G BASE - T
- 显示端口
