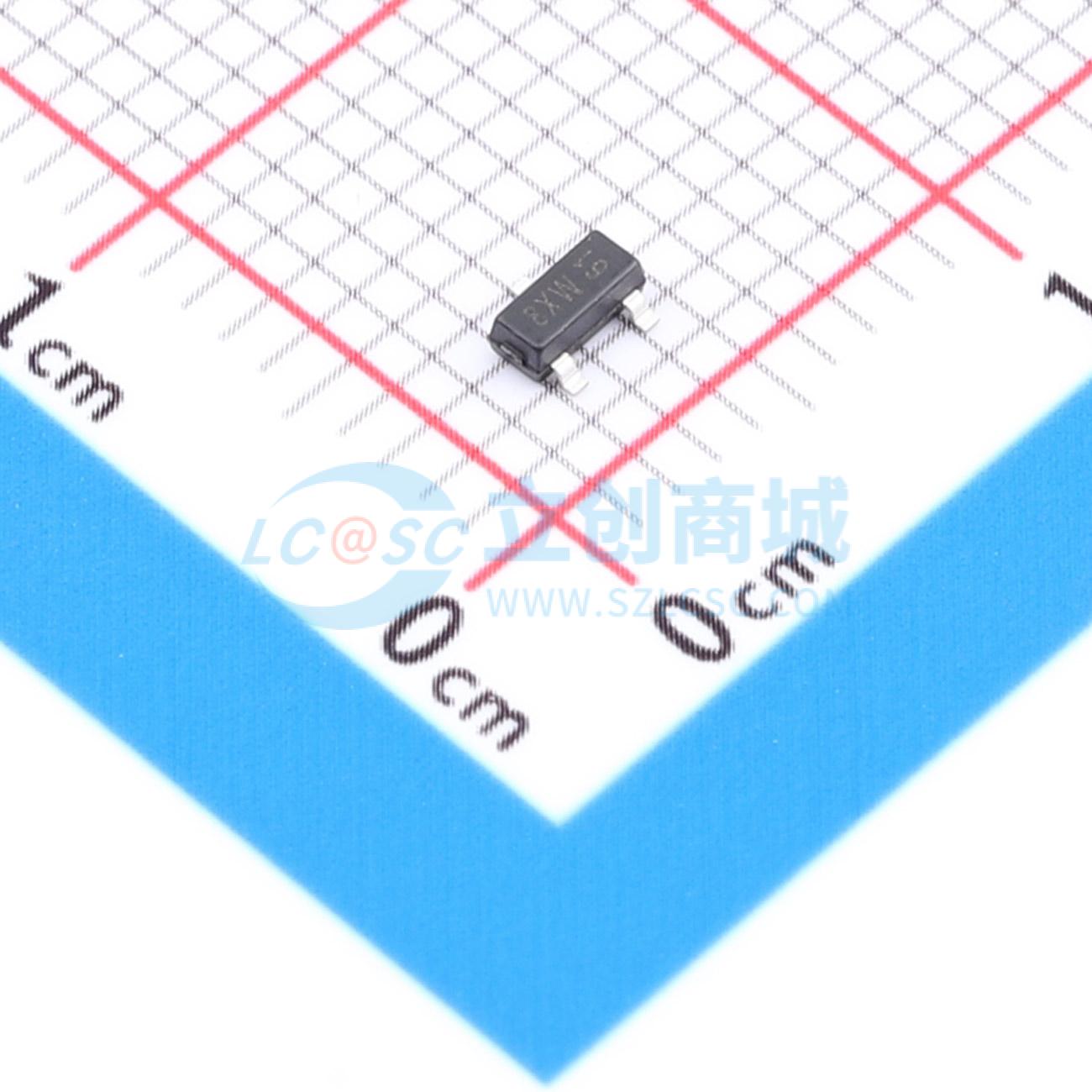

温馨提醒：图片仅供参考，商品以实物为准

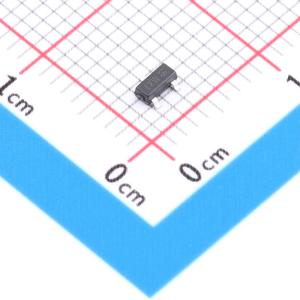

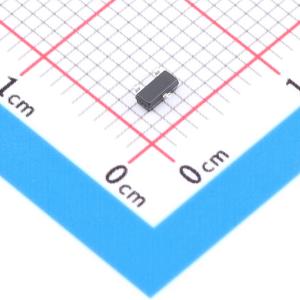

TPESD2CANFD36LT-QR
双向TVS二极管，低工作电压、超低电容、低漏电流、低钳位电压，适用于CAN总线保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD2CANFD36LT-QR
- 商品编号
- C53340930
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.034109克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 72V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 180W@8/20us | |
| 击穿电压(VBR) | 44V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | - | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 6pF |
商品特性
- 低工作电压：36V
- 超低电容：4pF
- 超低泄漏：纳安级
- 低钳位电压
- 通过IEC 61000 - 4 - 2（ESD）抗扰度测试
- 空气放电：±22kV
- 接触放电：±22kV
- 通过IEC 61000 - 4 - 4（EFT）40A（5/50ns）测试
- 3引脚无铅封装
- 这些是无铅器件
- 响应时间通常 < 1 ns
- 封装：SOT - 23
- 引脚镀层：亚光锡
- 外壳材料：“绿色”模塑料
- 通过IEC 61000 - 4 - 2（ESD）抗扰度测试
应用领域
- 工业控制
- 个人数字助理
- 笔记本电脑和手持设备
- CAN总线保护
- 汽车应用
