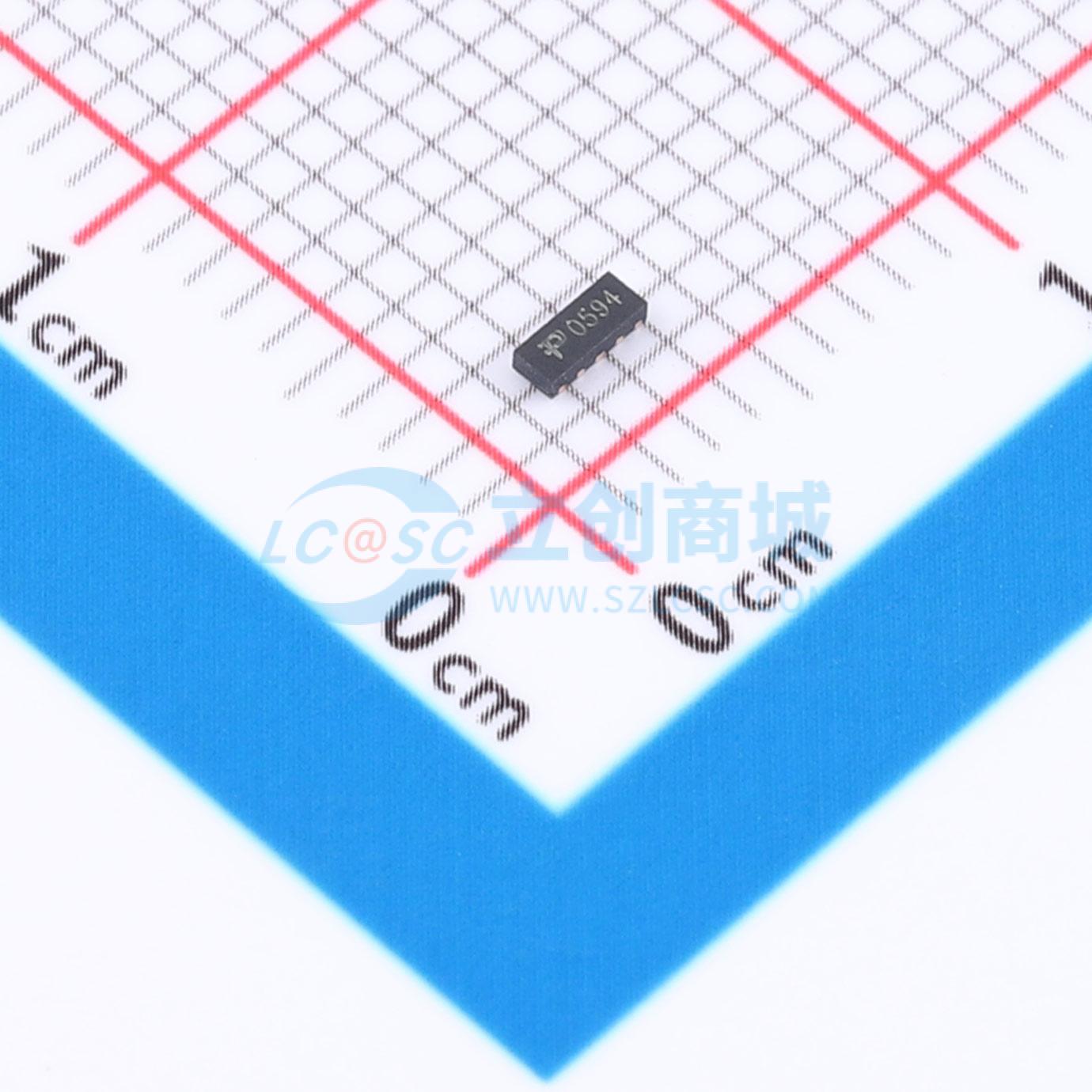

温馨提醒：图片仅供参考，商品以实物为准
TPESD4USB3U-TTSAX
4通道单向ESD保护，适用于高速端口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD4USB3U-TTSAX
- 商品编号
- C53340935
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.0148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10.5V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压(VBR) | 9.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.65pF |
商品特性
- 4个单向通道ESD保护
- 通常用于高速端口
- 低工作电压：3.3V
- I/O典型通道输入电容低至0.4pF
- IEC 61000 - 4 - 2（ESD）抗扰度测试：空气放电 ±20kV，接触放电 ±20kV
- IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- 封装：DFN2510 - 10
- 引脚涂层：雾锡
- 外壳材料：“绿色”模塑料
应用领域
- USB 3.1和3.2以及MDDl端口
- PCI Express和串行SATA
- 笔记本电脑端口
- 平板电脑
