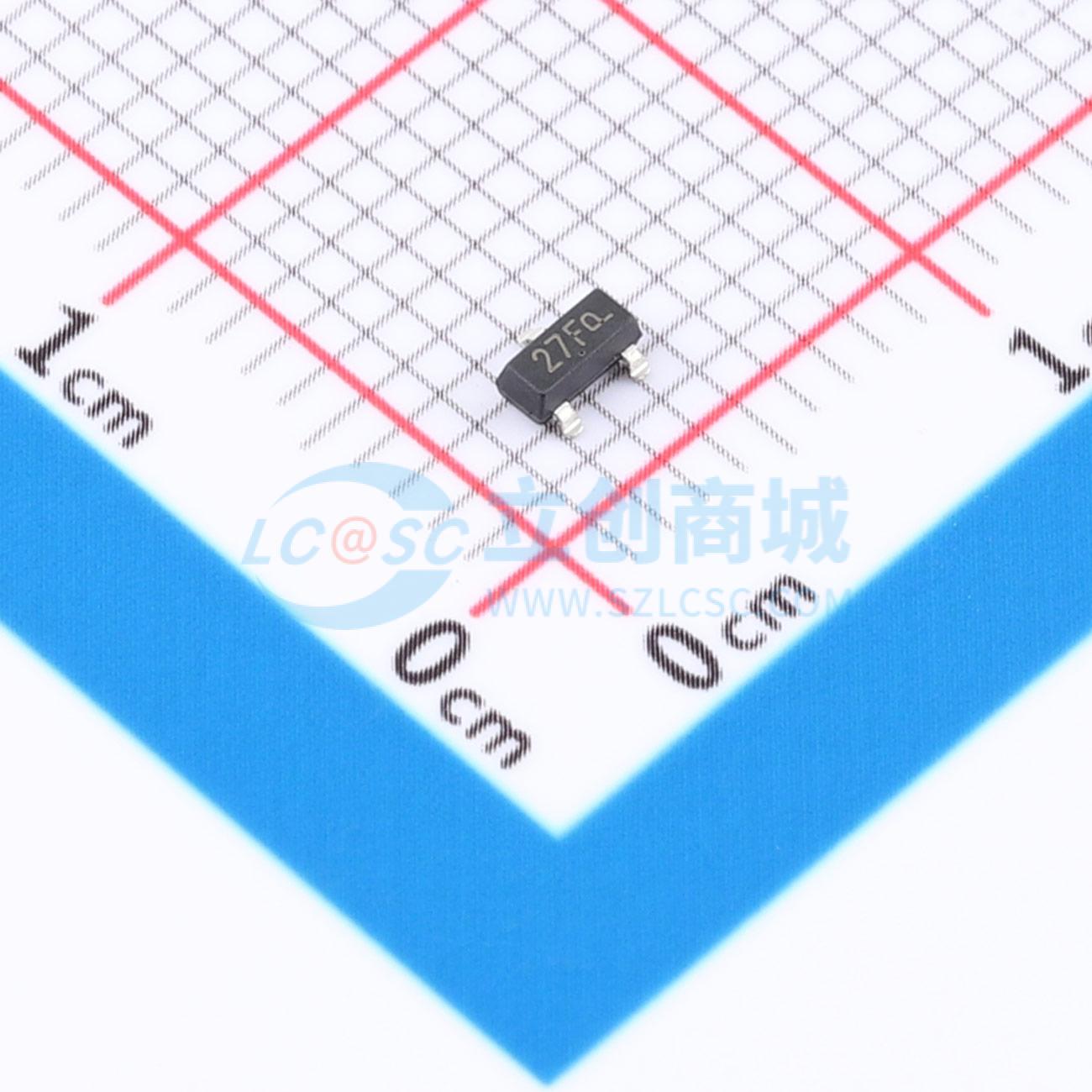

TPAQ36CANA-02HTG实物图

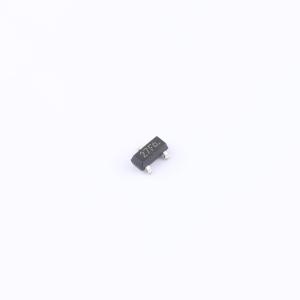

  • TPAQ36CANA-02HTG商品缩略图

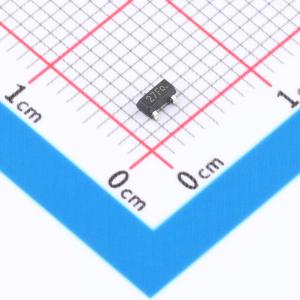

  • TPAQ36CANA-02HTG商品缩略图

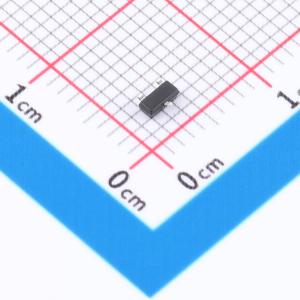

  • TPAQ36CANA-02HTG商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

TPAQ36CANA-02HTG

双路CAN总线保护器，具备超低泄漏、低钳位电压特性，符合多项标准

SMT扩展库PCB免费打样
私有库下单最高享92折
品牌名称
TECH PUBLIC(台舟)
商品型号
TPAQ36CANA-02HTG
商品编号
C53340927
商品封装
SOT-23​
包装方式
编带
商品毛重
0.030633克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性双向
反向截止电压(Vrwm)36V
钳位电压65V
峰值脉冲电流(Ipp)6A@8/20us
峰值脉冲功率(Ppp)400W@8/20us
击穿电压(VBR)39.5V
属性参数值
反向电流(Ir)100nA
通道数双路
工作温度-55℃~+125℃
防护等级IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
类型TVS
Cj-结电容13pF

商品特性

  • 400W 峰值脉冲功率(8/20us)
  • 保护两条双向线路
  • 超低泄漏：纳安级别
  • 工作电压：36V
  • 低钳位电压
  • 符合以下标准：
    • IEC 61000-4-2 (ESD) 抗扰度测试
      • 空气放电：±30kV
      • 接触放电：±30kV
    • IEC61000-4-4 (EFT) 40A (5/50ns)
    • IEC61000-4-5 (雷电) 4A (8/20μs)
  • 符合 RoHS 标准
  • 封装：SOT - 23
  • 引脚镀层：亚光锡
  • 外壳材料：“绿色”模塑料
  • UL 阻燃等级 94V - 0
  • 湿度敏感度：符合 J STD 020 的 3 级
  • 包装数量：3000 片/7 英寸卷带

应用领域

  • 手机及配件
  • 笔记本电脑和手持设备
  • 便携式仪器
  • 机顶盒
  • 工业控制
  • CAN 总线保护
  • 汽车应用
