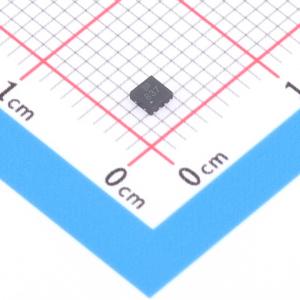

温馨提醒：图片仅供参考，商品以实物为准
DRV8837DSGR-TP
低压H桥电机驱动芯片，适用于摄像机等运动控制应用，具超低功耗待机模式和异常保护功能，采用小型封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- DRV8837DSGR-TP
- 商品编号
- C53340873
- 商品封装
- DFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | - | |
| 输出电流 | - | |
| 峰值电流 | - | |
| 工作电压 | 1.8V~7V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 330mΩ | |
| 静态电流(Iq) | 120nA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 电流采样/调节功能 |
商品概述
DRV8837为摄像机、消费类产品、玩具和其他低电压或电池供电的运动控制应用提供集成电机驱动器解决方案。该器件可驱动直流电机或螺线管等器件。输出驱动器块由配置为H桥的N通道功率MOSFET组成，用于驱动电机绕组，内部集成电荷泵生成所需栅极驱动电压。
DRV8837可提供最高1.8A的输出电流，电机电源电压输入范围为0至12V，逻辑电源电压输入范围为1.8V至7.0V。它具有与行业标准器件兼容的PWM(IN1/IN2)输入接口，具备超低功耗待机模式，待机功耗为120nA，集成了过流保护、短路保护、欠压闭锁和过热保护的内部关断功能。芯片采用小型DFN2X2 - 8封装，带有裸露散热焊盘，能有效散热。
商品特性
- 独立的电机和逻辑电源引脚：
- 电机VM：0至12V
- 逻辑VCC：1.8至7V
- 低导通电阻，高侧 + 低侧(HS + LS)330mΩ
- nSLEEP引脚
- 低功耗睡眠模式（120nA）
- 1.8A最大驱动电流
- 脉宽调制(PWM)或PH/EN接口
- DRV8837：脉宽调制(PWM)，IN1/IN2
- 异常保护包括：
- VcC欠压保护(UVP)
- 过流保护(OCP)
- 内置过温保护(TSD)
- 小型封装尺寸DFN2X2 - 8
应用领域
- 摄像机
- 电机控制
- 玩具
- 机器人
- 医疗设备
- 办公设备
- 消费类产品
