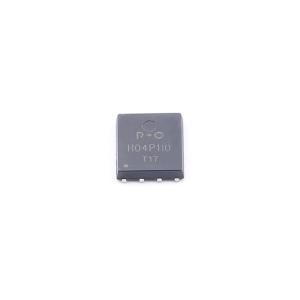

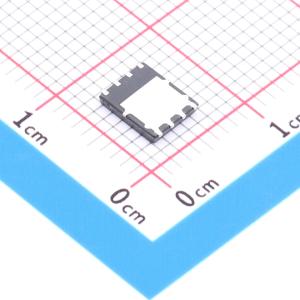

温馨提醒：图片仅供参考，商品以实物为准
HD504P110S
HD504P110S
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- HD504P110S
- 商品编号
- C53328943
- 商品封装
- PDFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 11mΩ@10V | |
| 耗散功率(Pd) | 75W | |
| 阈值电压(Vgs(th)) | 1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 69nC@10V | |
| 输入电容(Ciss) | 3.8nF | |
| 反向传输电容(Crss) | 289pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 |
商品特性
- 漏源电压 VDS = -40V
- 漏极电流 ID = -40A
- 当栅源电压 VGS = -10V 时，导通电阻 RDS(on) < 11mΩ
- 当 V = -4.5V 时，R < 18mΩ
- 高密度单元设计，实现超低导通电阻
- 快速开关速度
应用领域
- DC-DC 转换器
- 电机控制
