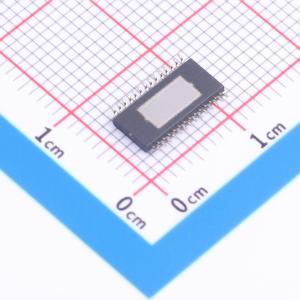

LM5066H1PWPR

LM5066Hx为12V、24V和48V系统提供可靠的保护和精确的监测，具备可编程UV、OV、ILIM，以及快速短路保护，适用于定制输入电源应用。可编程功率限制阈值结合可调故障定时器t_FAULT限制最大功耗，确保在包括启动和故障事件在内的所有条件下实现FET SOA保护。两级过电流消隐结合数字定时器允许更高的负载瞬态通过，支持更低的电流限制设置，降低对高SOA MOSFET的要求。集成PMBus®接口可实现对系统的实时远程监测、控制和配置。关键参数可远程访问用于遥测，各种阈值可通过PMBus配置或存储在内部EEPROM中。快速准确的模拟负载电流监测支持预测性维护和动态电源管理，包括Intel PSYS和PROCHOT功能，以优化服务器性能。黑盒故障记录功能有助于调试现场故障。LM5066H2具备双栅极驱动架构，可使用单个高SOA FET处理启动和故障条件下的功率应力，结合多个小型低RDS(ON) FET用于正常负载电流运行，减小整体解决方案尺寸。器件的工作结温范围为-40℃至+125℃。

• 输入工作电压范围5.5V至90V，100V最大额定值，可承受输出端最高-5V的负电压
• 可调ILIM阈值范围为10mV至50mV
• 可编程FET SOA保护
• 带数字定时器的可编程过流消隐
• 1.5A强栅极下拉，可实现快速关断
• 可靠的短路保护，270ns快速跳闸响应，不受电源线瞬态影响
• LM5066H2额外具备:适用于高功率应用的双栅极驱动；用于并联控制器运行的SYNC引脚；软启动电容断开功能
• 故障FET检测
• 可编程UV、OV、t_FAULT阈值
• 外部FET温度检测
• PMBus®接口，用于遥测、控制、配置和调试:片上EEPROM非易失性存储器用于配置；精确监测VIN、VOUT、IIN、PIN、VAUX，V精度<±1%，I精度<±1%，P精度<±1.75%；单命令实现电源循环；多个事件黑盒故障记录，相对时间戳存储于内部EEPROM
• 12位ADC，采样率250kHz
• 支持通过Read_EIN命令进行能量监测

• 服务器和高性能计算
• 网络接口卡
• 图形和硬件加速卡
• 数据中心交换机和路由器
• 输入热插拔
• PLC电源管理
• 24V至48V工业系统
