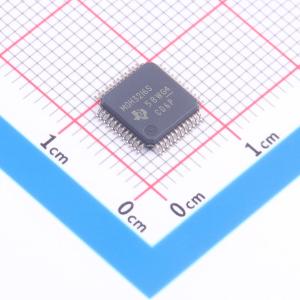

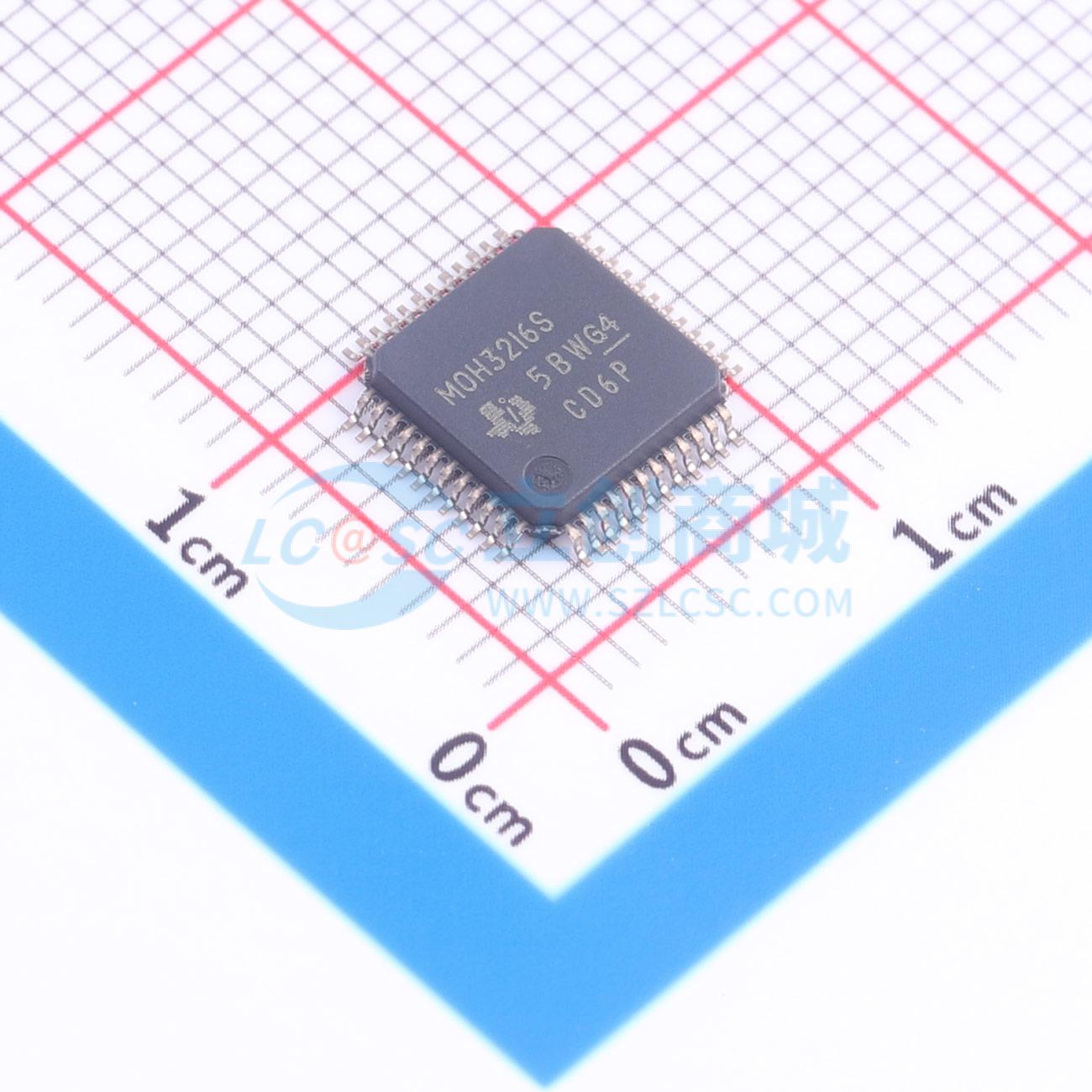

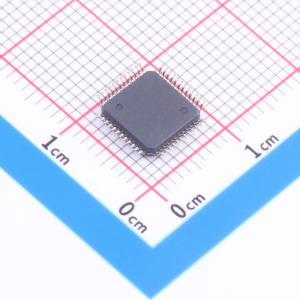

MSPM0H3216SPTR

MSPM0H321x 微控制器 (MCU) 属于 MSP 高度集成的 5V 电源和 32 位 MCU 系列，该系列基于增强型 Arm®Cortex®-M0+ 内核平台，工作频率最高可达 32MHz。这些低成本 MCU 提供高性能模拟外设集成，支持 -40℃ 至 125℃ 的工作温度范围，并在 4.5V 至 5.5V 的电源电压下运行。MSPM0H321x 器件提供高达 64KB 的嵌入式闪存程序存储器和 8KB 的 SRAM。这些 MCU 包含精度为 -2.1% 至 1.6% 的高速片上振荡器，无需外部晶体。这些 MCU 包含 3 通道 DMA、CRC-16 加速器和各种高性能模拟外设（例如一个以 VDD 作为电压基准的 12 位 1.6Msps ADC 和片上温度传感器）。这些器件提供智能数字外设，例如一个 16 位高级计时器、四个 16 位通用计时器、一个窗口化看门狗计时器、一个独立看门狗计时器以及一个实时时钟 (RTC)。这些器件还提供各种通信外设，包括三个 UART、一个 SPI 和两个 I2C，这些通信外设为 LIN、IrDA、DALI、Manchester、Smart Card、SMBus 和 PMBus 提供协议支持。MSPM0 系列低功耗 MCU 包含具有不同模拟和数字集成度的器件，可满足不同工程需求。该架构结合了多种低功耗模式，经过优化，可延长便携式测量应用的电池寿命。MSPM0H321x MCU 由广泛的硬件和软件生态系统提供支持，随附参考设计和代码示例，便于快速开始设计。开发套件包括可供购买的 LaunchPad™ 套件和适用于目标插座板的设计文件。TI 提供免费的 MSP 软件开发套件 (SDK)，该套件在 TI Resource Explorer 中作为 Code Composer Studio™ IDE 桌面版和云版组件提供。MSPM0 MCU 还通过 MSP Academy 提供广泛的在线配套资料、培训，并通过 TI E2E™ 支持论坛提供在线支持。有关完整的模块说明，请参阅 MSPM0H 系列 32MHz 微控制器技术参考手册。

• 采用Arm® 32位Cortex®-M0+ CPU，频率高达32MHz
• 工作温度范围:-40℃ 至 125℃
• 电源电压范围:4.5V 至 5.5V
• 内置存储器最高可达 64KB 闪存、8KB SRAM
• 集成高性能模拟外设，包含1个最多支持27个外部通道的12位 1.6Msps模数转换器(ADC)，集成4.05V 内部ADC电压基准 (VREF)、集成温度传感器、集成电源监测器
• 提供经优化的低功耗模式
• 集成3通道DMA控制器
• 集成五个计时器，支持多达 18 个 PWM 通道
• 集成1个带死区支持、最多8个PWM通道的16位高级计时器，1个带4个捕捉/比较块的16位通用计时器，2个带2个捕捉/比较块的16位通用计时器，1个带2个捕捉/比较块以及QEI的16位通用计时器
• 集成窗口化看门狗计时器 (WWDT)
• 集成独立看门狗计时器 (IWDT)
• 集成具有报警和日历模式的RTC，支持BEEPER生成1/2/4/8kHz方波以驱动外部蜂鸣器
• 提供增强型通信接口
• 三个UART接口，支持STANDBY模式下的低功耗运行，其中1个高级UART支持LIN、IrDA、DALI、智能卡、Manchester协议
• 两个I2C接口，支持FM+ (1Mbit/s)、SMBus、PMBus，支持从STOP模式唤醒
• 一个SPI接口，支持高达 16Mbit/s 的速度
• 提供多种时钟源:精度为 -2.1% 至 1.6% 的内部 32MHz 振荡器(SYSOSC)；精度最高为 ±3% 的内部 32kHz 低频振荡器(LFOSC)；外部 4MHz 至 32MHz 晶体振荡器 (HFXT)；外部 32kHz 晶体振荡器 (LFXT)；支持外部低频 (LF) 和高频 (HF) 数字时钟输入
• 提供数据完整性保护:集成用于保护代码和数据的灵活防火墙，集成循环冗余校验器 (CRC-16)
• 灵活的I/O功能:最多可达45个GPIO，支持真正的5V IO
• 支持2引脚串行线调试 (SWD)
• 提供多种封装选项:48引脚LQFP (PT)、VQFN (RGZ)；32引脚VQFN (RHB)；28引脚VSSOP (DGS28)；24引脚VQFN (RGE)；20引脚VSSOP (DGS20)、WQFN (RUK)
• 系列包含两款器件:MSPM0H3216:64KB 闪存、8KB RAM；MSPM0H3215:32KB 闪存、8KB RAM
• 提供LP-MSPM0H3216 LaunchPad™ 开发套件和MSP软件开发套件 (SDK)开发支持

• 电器
• 电池充电和管理
• 电源和电力输送
• 个人电子产品
• 楼宇安防与防火安全
• 联网外设和打印机
• 工厂自动化控制
• 智能抄表
• 通信模块
• 医疗和保健
• 照明
