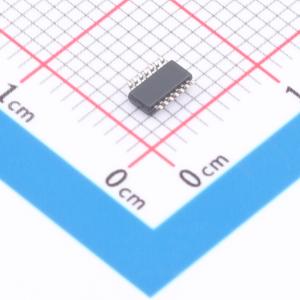

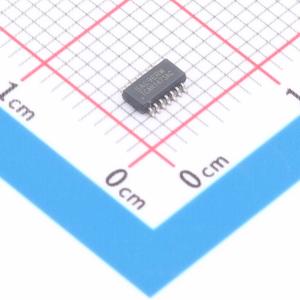

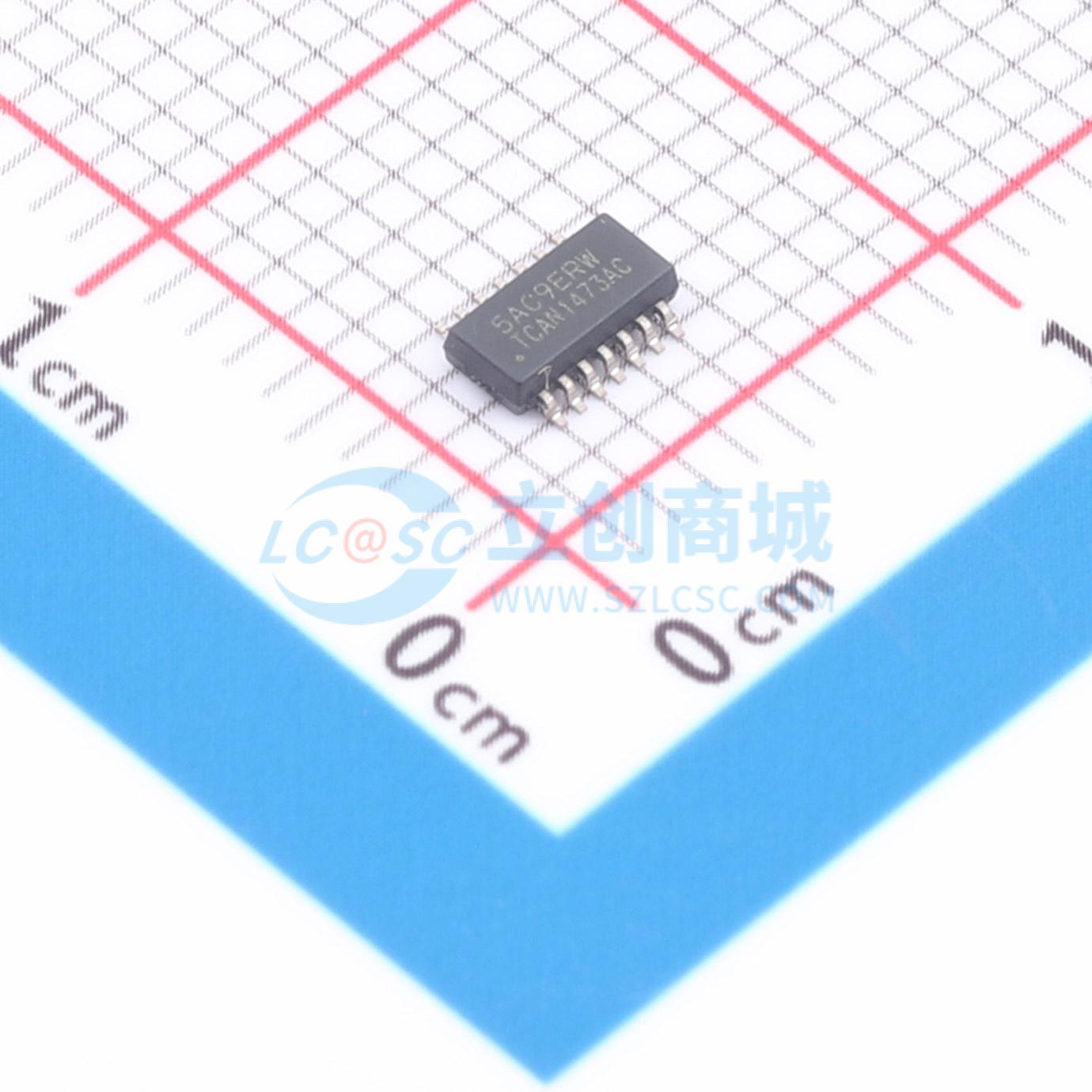

TCAN1473ACDYYRQ1

TCAN1473A-Q1是一款控制器局域网（CAN）收发器，满足ISO 11898-2:2024 CAN规范的物理层要求，具备信号改进能力（SIC）功能。该器件可减少主态到隐态跳变沿的信号振铃，能够在复杂网络拓扑中实现更高吞吐量。即使在具有多个未端接支线的大型网络中，SIC也可让应用通过在2Mbps、5Mbps和8Mbps下运行，获得CAN灵活数据速率（CAN FD）的实际优势。TCAN1473A-Q1可通过INH输出引脚选择性启用系统中存在的各类电源，实现系统级的电池电流消耗降低。这可以实现低电流休眠状态，在该状态下，除TCAN1473A-Q1外所有系统组件都被关断电源，同时TCAN1473A-Q1继续监测CAN总线。当检测到唤醒事件时，TCAN1473A-Q1会通过拉高INH电平启动系统上电。TCAN1473A-Q1配备SWE定时器，可在待机模式持续4分钟（tINACTIVE）无活动后，实现向休眠模式的安全转换。如果MCU未能将器件转换到正常模式，该定时器可确保器件进入低功耗休眠模式。

• AEC-Q100合格，适用于汽车应用
• 具备功能安全能力
• 可提供配套文档助力功能安全系统设计
• 实现ISO 11898-2:2024定义的信号改进能力（SIC）
• 通过消除振铃、增强位对称性主动改进总线信号
• 向后兼容经典CAN网络
• 宽输入工作电压范围
• 支持经典CAN和最高8Mbps的CAN FD
• VIO电平移位支持1.7V至5.5V
• 提供多种工作模式:正常模式、静音模式、待机模式、支持远程和本地唤醒的低功耗休眠模式
• 具备用于系统电源控制的高压INH输出，配备INH_MASK引脚，可在伪唤醒事件期间保持INH禁用
• 支持通过WAKE引脚实现本地唤醒
• 睡眠唤醒错误（SWE）定时器可在系统电源故障或软件故障时实现从待机模式到休眠模式的安全转换，允许延长上电时间
• 未上电时行为确定:总线和IO端子为高阻抗
• CAN总线具备±58V容错能力
• VSUP支持抛载
• IEC ESD保护
• 欠压保护
• 热关断保护
• TXD显性状态超时（TXD DTO）
• 提供多种封装:14引脚带引线（SOT和SOIC）封装，以及带可润湿侧翼的无引线（VSON）封装，可提升自动光学检测（AOI）能力

• 车身电子和照明
• 汽车网关
• 高级驾驶辅助系统（ADAS）
• 信息娱乐和仪表组
• 混动、电动及动力总成系统
• 个人交通工具-电动自行车
• 工业交通运输
