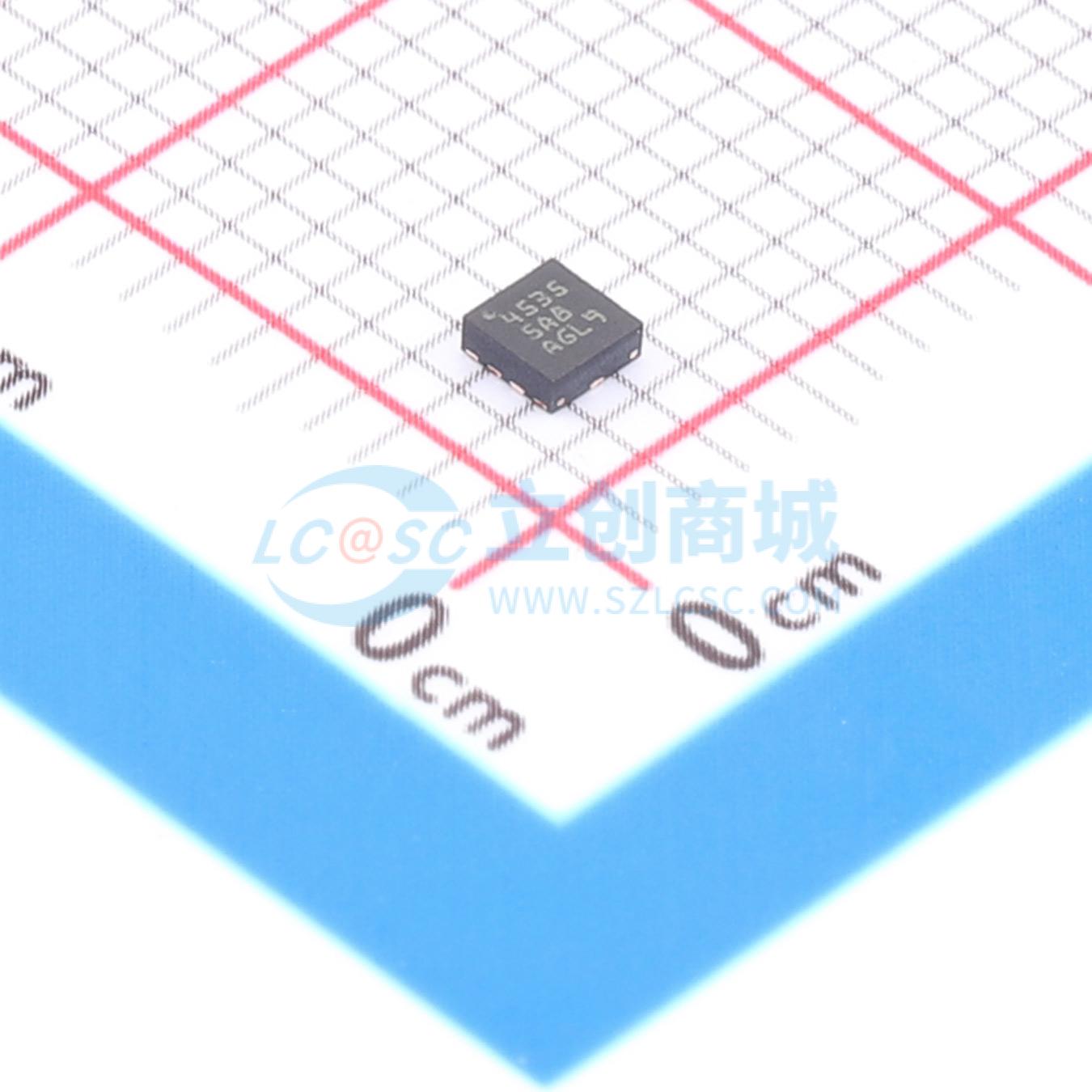

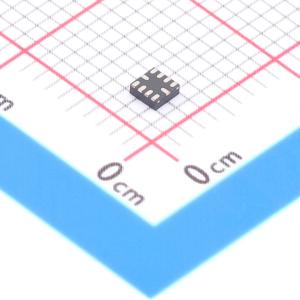

温馨提醒：图片仅供参考，商品以实物为准
THS4535RUNR
高精度、60MHz、全差分放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS4535RUNR
- 商品编号
- C53283856
- 商品封装
- QFN-10(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 共模抑制比(CMRR) | 114dB | |
| 输入偏置电流(Ib) | 40pA | |
| 输入失调电压(Vos) | 2mV | |
| 压摆率(SR) | 57V/us；47V/us | |
| 噪声密度(eN) | 4.3nV/√Hz@100kHz | |
| 轨到轨 | 轨到轨输出 | |
| 输出电流 | 90mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 1.4uV/℃ | |
| 输入失调电流(Ios) | 30pA | |
| 静态电流(Iq) | 4.7mA | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 差分 | |
| 单电源电压 | 2.7V~5.5V | |
| 电源纹波抑制比(PSRR) | 110dB | |
| 稳定时间 | 100ns；150ns |
商品概述
THS4535是一款60MHz全差分放大器（FDA），专门设计用于驱动最高采样率达2MSPS的全差分模数转换器（ADC）。THS453x系列提供两种型号选项:未校准的THS4535和已校准的THS4536。THS4535适用于简单的单端转双端转换。与传统双运算放大器相比，包括THS4535在内的全差分放大器具备性能优势，包括输出间的带宽和相位平衡，以及配备VOCM引脚可轻松调节输出共模电压。对于更高直流精度的应用，例如高速低端电流分流测量，THS4536提供封装级的失调和失调漂移校准。THS453x器件还可提供更高的瞬态输出电流驱动能力，满足逐次逼近寄存器（SAR）ADC电荷注入和ΔΣ ADC预充电缓冲的需求。
商品特性
- 带宽:65MHz（G = 1V/V）
- 增益带宽积:80MHz
- THS4535失调电压最大值2mV
- THS4535失调漂移最大值1.4μV/℃
- THS4536失调电压最大值20μV
- THS4536失调漂移最大值0.8μV/℃
- 电源工作范围:2.7V 至 5.5V
- 低谐波失真
- 压摆率:上升沿47V/μs，下降沿57V/μs
- 低噪声，电压噪声为4.3nV/√Hz，1/f转角为2.5kHz；电流噪声为70fA/√Hz
- 偏置电流与失调电流低，125℃时最大值为±40pA
- 电源电流:4.7mA
- 负轨输入（NRI）
- 轨到轨输出（RRO），THS4535典型值距轨100mV，THS4536最大值距轨80mV
- 工作温度范围:-40℃ 至 +125℃
应用领域
- 16位至20位差分SAR ADC和ΔΣ ADC驱动器
- 差分有源滤波器
- 电机驱动
- 电池测试仪
- 功率分析仪
