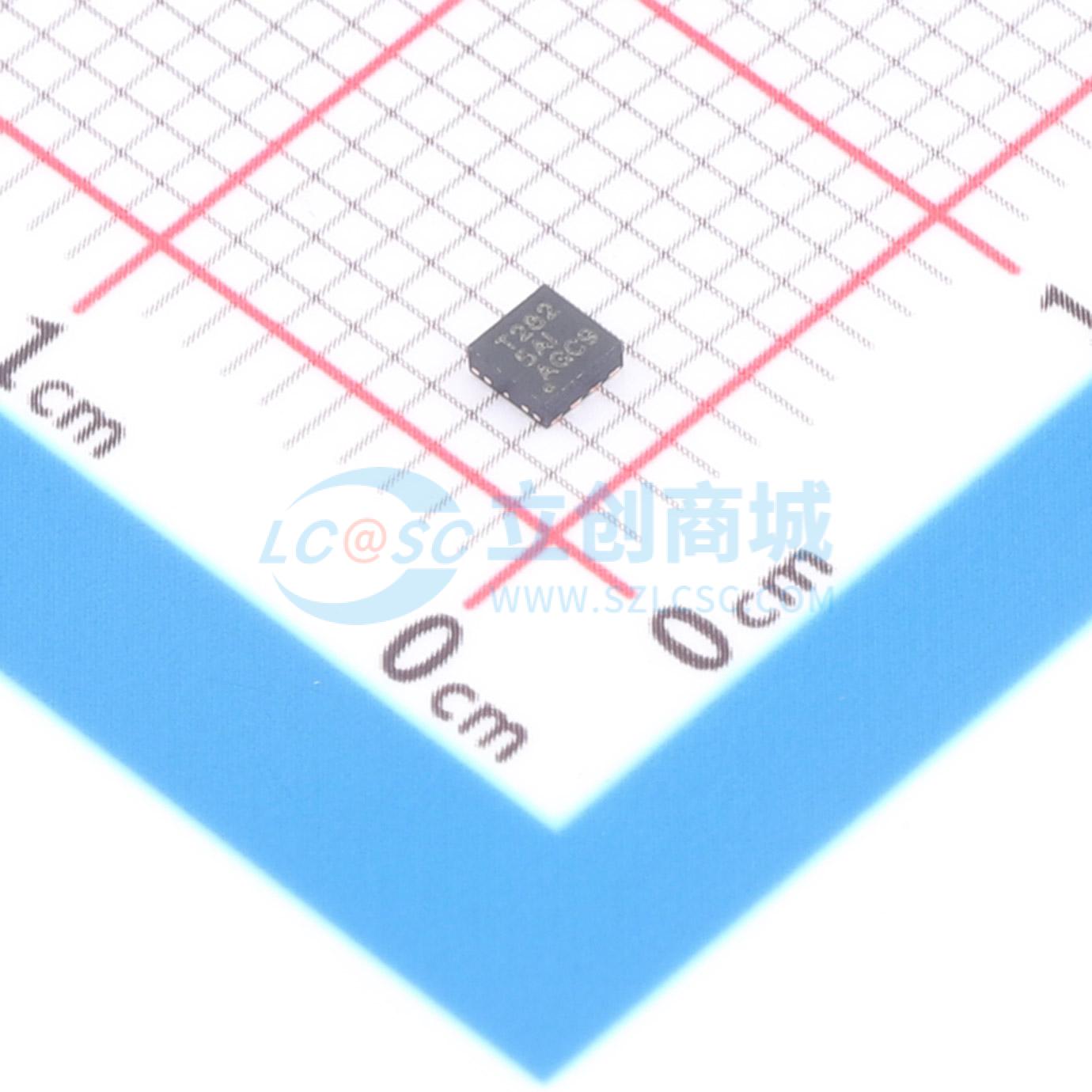

温馨提醒：图片仅供参考，商品以实物为准

TMUX2821DSGR

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TMUX2821DSGR
商品编号: C53283916
商品封装: SON-8(2x2)
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

TMUX28xx是一款互补金属氧化物半导体（CMOS）多路复用器，提供两种可用配置:1:1单刀单掷（SPST）2通道（TMUX2821）和2:1单刀双掷（SPDT）1通道（TMUX2819）。该器件采用单电源（1.8V至5.5V）供电，可传输超出电源范围的双向模拟和数字信号，信号范围为-5.5V至5.5V。TMUX28xx还具备最高±5.5V的双向断电保护功能，即使在无电源电压（VDD = 0V）的情况下，也能将开关隔离。如果没有该保护功能，开关上的任何电压都会通过内部ESD二极管反向给电源轨供电，可能对系统其余部分造成损坏。凭借0.001%的THD+N和1mΩ导通电阻平坦度，TMUX28xx适合传输精密模拟和音频信号，不会增加失真。

商品特性

电源范围为1.8V至5.5V
信号范围可超出电源，为-5.5V至5.5V
支持最高1.1A电流
超低导通电阻，为0.16Ω
低导通电阻平坦度，为1.0mΩ
低THD+N，为0.001%（-100dB）
工作温度范围为-40℃至+125℃
具备断电保护
VDD为5V时兼容1.8V逻辑
VDD为1.8V时兼容1.2V逻辑
逻辑引脚集成下拉电阻
具备故障安全逻辑
支持先断后通切换

应用领域

陆地移动无线电
音频输入或输出切换
超声气体流量变送器
模拟输入模块
工业模块检测

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	2
	导通电阻(Ron)	300mΩ
	工作电压	1.8V~5.5V

	属性	参数值
	导通电容(Con)	40pF
	带宽	100MHz
	工作温度	-40℃~+125℃
	电荷注入	5pC
