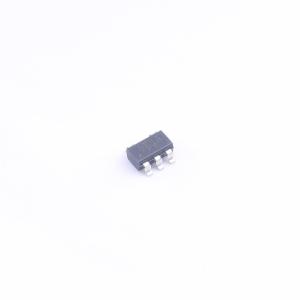

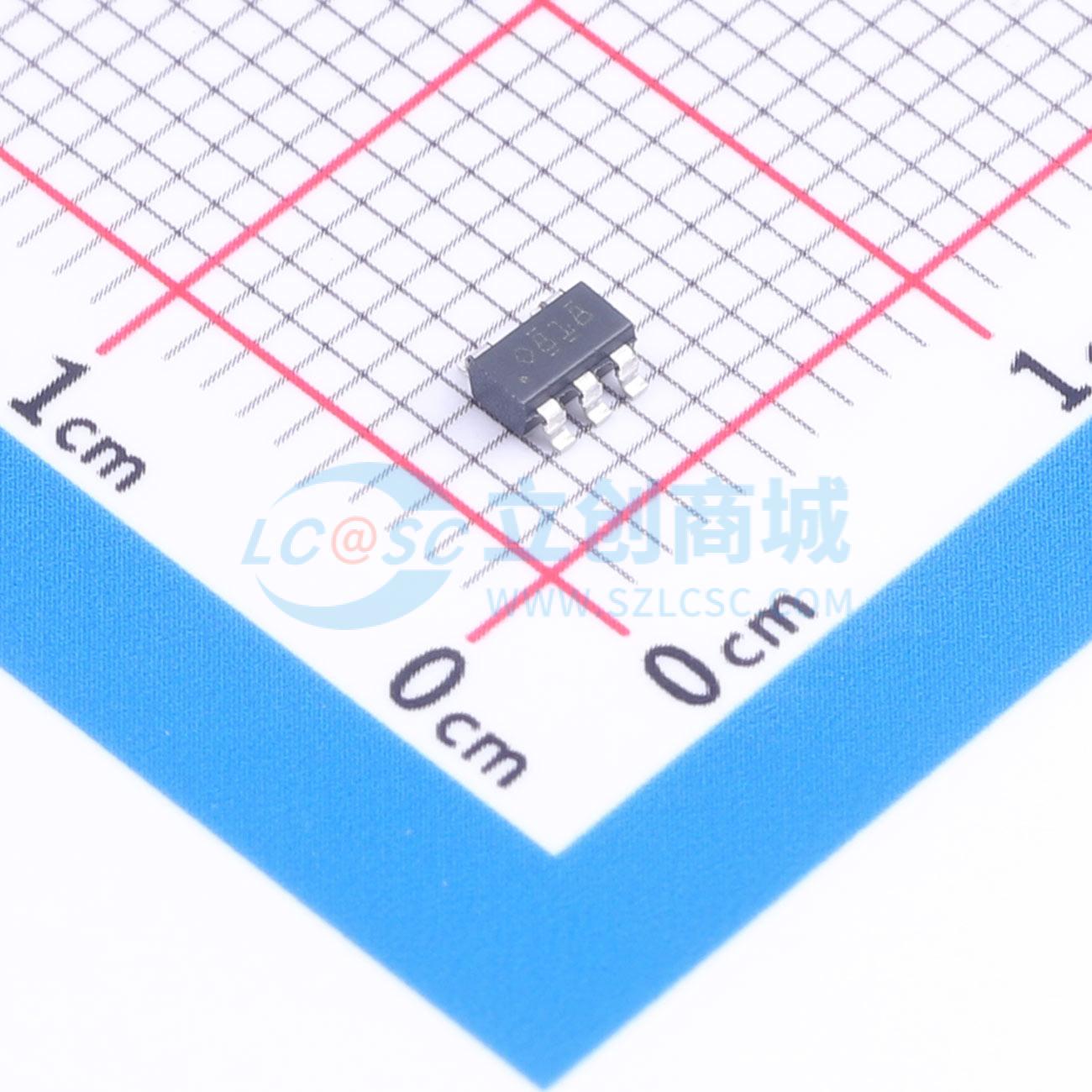

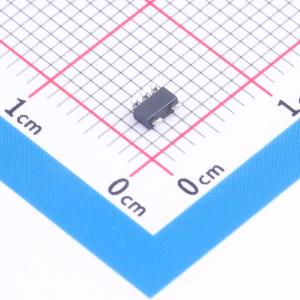

OPA818DBVR

OPA818是一款非补偿电压反馈运算放大器，适用于高速和宽动态范围应用。OPA818具有低噪声JFET输入级，结合了高增益带宽与6V至13V的宽电源电压范围。1400V/µs的快速压摆率可提供高的大信号带宽和低失真。该放大器采用专有的高速硅锗（SiGe）工艺制造，相比其他高速FET输入运算放大器实现了显著的性能提升。OPA818是一款用途广泛的宽带TIA光电二极管放大器，可用于光学测试、通信设备以及众多医疗、科学和工业仪器。OPA818具有2.7GHz GBWP，低至2.4pF的总输入电容，以及2.2nV/√Hz输入噪声。OPA818在TIA配置下，当TIA增益为20kΩ（RF）、光电二极管电容为0.5pF（CD）时，可实现超过85MHz的信号带宽，并具备宽输出摆幅。其具有皮安级输入偏置电流的低噪声架构，也非常适合测试与测量应用。虽然通常在增益≥7V/V时稳定，OPA818通过应用噪声增益整形技术也可用于更低增益的应用场景。OPA818提供5引脚SOT-23封装和带裸露散热焊盘的8引脚WSON封装，用于散热。该器件的额定工作温度范围为工业温度范围-40℃ 至 +85℃。

• 高速
• 增益带宽积（GBWP）:2.7GHz
• G=7V/V时带宽:765MHz
• 大信号带宽（2VPP）:400MHz
• 压摆率:1400V/µs
• 非补偿增益:7V/V稳定
• 低噪声
• 输入电压噪声:2.2nV/√Hz
• f=10kHz时输入电流噪声:3fA/√Hz
• 输入偏置电流典型值:4pA
• 低输入电容
• 共模输入电容:1.9pF
• 差模输入电容:0.5pF
• 低失真（G=7V/V，RL=1kΩ，VO=2VPP）
• 1MHz下HD2、HD3:-104dBc、-108dBc
• 50MHz下HD2、HD3:-57dBc、-72dBc
• 宽电源范围:6V至13V
• 输出摆幅:8VPP（VS=10V）
• 电源电流:27.7mA
• 关断电源电流:27μA

• 宽带跨阻放大器（TIA）
• 晶圆扫描设备
• 光通信模块
• 高速数据采集（DAQ）
• 有源探头
• 光时域反射仪（OTDR）
• 测试与测量前端
• 医疗和化学分析仪
