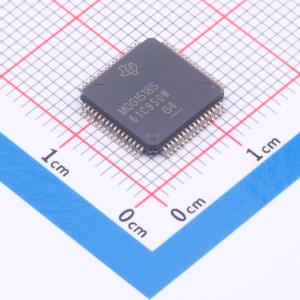

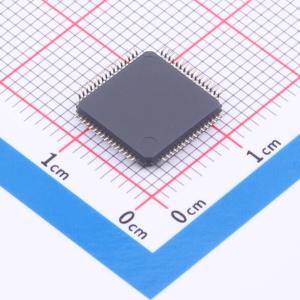

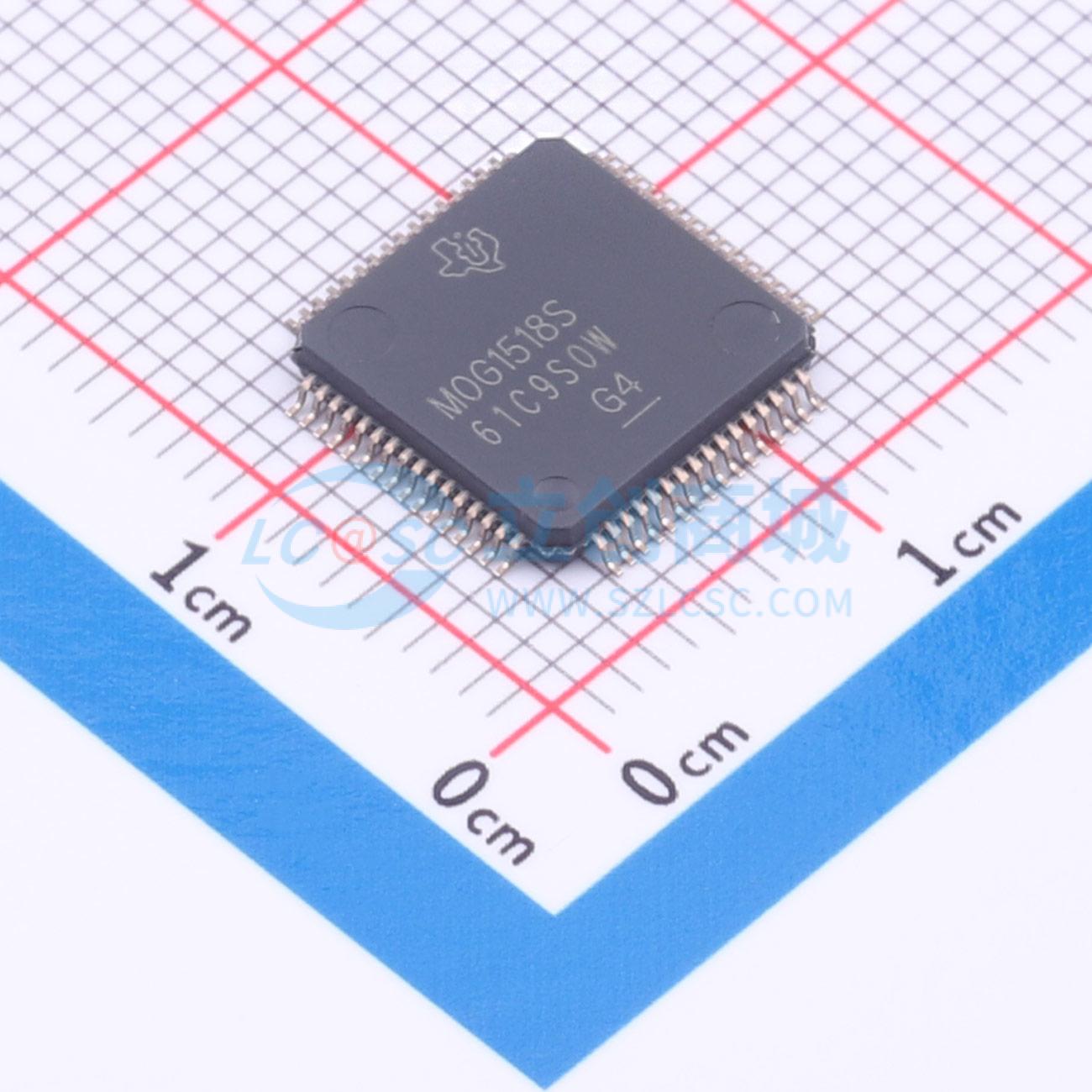

MSPM0G1518SPM

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: MSPM0G1518SPM
商品编号: C53283844
商品封装: LQFP-64(10x10)
包装方式: 托盘
商品毛重: 8.17克(g)

商品参数

参数完善中

商品概述

MSPM0Gx51x 微控制器（MCU）属于MSP高集成度、超低功耗32位MCU系列，基于增强型Arm® Cortex®-M0+ 32位内核平台，最高工作频率80MHz。这些MCU为需要256KB至512KB闪存、采用小封装或高引脚数封装（最高100引脚）的应用实现了成本优化与设计灵活性的平衡。这些器件集成双CAN-FD控制器、网络安全功能、高性能集成模拟外设，在整个工作温度范围内具备出色的低功耗性能。器件内置最高512KB嵌入式闪存程序存储器，自带纠错码（ECC），最高128KB SRAM（其中前64KB具备ECC和奇偶校验保护）。闪存组织为两个主存储体，支持现场固件更新，两个主存储体之间提供地址交换支持。灵活的网络安全功能可用于支持安全启动、安全现场固件更新、IP保护（仅执行内存）、密钥存储等功能。硬件加速支持多种AES对称密码模式，还提供真随机数发生器（TRNG）熵源。安全架构目标为Arm® PSA Level 1认证。提供一组高性能模拟模块，例如两个可同时采样的12位4Msps ADC，支持最多27个外部通道；片内电压基准（1.4V或2.5V）；一个12位1Msps DAC；三个比较器，可工作在低功耗和高速模式，额外内置8位参考DAC。TI MSPM0低功耗MCU系列包含不同程度模拟与数字集成的器件，可帮助客户找到满足项目需求的MCU。

商品特性

Arm 32-bit Cortex-M0+ CPU，带存储器保护单元，最高频率80MHz
目标为PSA-L1认证
工作温度范围扩展:-40℃ 至 125℃
供电电压范围:1.62V 至 3.6V
最高512KB闪存，带纠错码（ECC）
双存储体，支持地址交换，用于OTA更新
16KB数据闪存存储体，带ECC保护
总SRAM为128KB
SRAM (存储体0):64kB SRAM，带ECC保护或硬件奇偶校验，STANDBY模式下仍可保持数据
SRAM (存储体1):64kB SRAM，STOP模式下仍可保持数据
两个可同时采样的12位4Msps模数转换器（ADC），支持最多27个外部通道
硬件平均模式下，250ksps时有效分辨率为14位
三个高速比较器（COMP），集成8位参考DAC
高速模式下传播延迟为32ns
支持低功耗模式工作，电流低于1μA
一个12位1Msps数模转换器（DAC），集成输出缓冲器
ADC、COMP和DAC之间支持可编程模拟连接
可配置1.4V或2.5V内部共享电压基准（VREF）
集成温度传感器
优化的低功耗模式:RUN模式123µA/MHz (CoreMark)；SLEEP模式38µA/MHz；STOP模式4MHz下223µA；STANDBY模式32kHz下带RTC和SRAM存储体0状态保持1.7µA；SHUTDOWN模式92nA，支持IO唤醒
12通道DMA控制器
数学加速器，支持DIV、SQRT、MAC和TRIG运算
9个定时器，支持最多28个PWM通道
两个16位通用定时器，支持QEI
四个16位通用定时器，支持STANDBY模式下低功耗运行
一个32位通用定时器
两个16位高级定时器，带死区支持和互补输出，最多支持12个PWM通道
两个窗口看门狗定时器（WWDT），一个独立看门狗定时器（IWDT）
RTC，带报警和日历模式
七个UART接口
两个UART支持LIN、IrDA、DALI、Smart Card、Manchester
三个UART支持STANDBY模式下低功耗运行
三个I2C接口，最高支持FM+ (1Mbit/s)、SMBus/PMBus，支持STOP模式唤醒
三个SPI接口，其中一个最高支持32Mbit/s
两个控制器局域网（CAN）接口，支持CAN 2.0 A/B和CAN-FD
内部4至32MHz振荡器（SYSOSC），最高精度±1.2%
锁相环（PLL），最高输出80MHz
内部32kHz低频振荡器（LFOSC），精度±3%
外部4至48MHz晶体振荡器（HFXT）
外部32kHz晶体振荡器（LFXT）
支持外部时钟输入
AES-128/256加速器，支持GCM/GMAC、CCM/CBC-MAC、CBC、CTR
安全密钥存储，最多可存储四个AES密钥
灵活的防火墙，用于保护代码和数据
真随机数发生器（TRNG）
循环冗余校验（CRC-16、CRC-32）
最多94个GPIO
两个5V容拉开漏IO
三个高驱动IO，驱动强度20mA
四个高速IO
支持2针串行线调试（SWD）
封装选项:100-pin nFBGA (ZAW) (0.8mm pitch)；100-pin LQFP (PZ) (0.5mm pitch)；80-pin LQFP (PN) (0.5mm pitch)；64-pin LQFP (PM) (0.5mm pitch)；48-pin LQFP (PT) (0.5mm pitch)；48-pin VQFN (RGZ) (0.5mm pitch)；42-pin DSBGA (YCJ) (0.35mm pitch) - Preview；32-pin VQFN (RHB) (0.5mm pitch)
家族型号:MSPM0G1518:256KB flash，128KB RAM；MSPM0G1519:512KB flash，128KB RAM；MSPM0G3518:256KB flash，128KB RAM；MSPM0G3519:512KB flash，128KB RAM
提供LP-MSPM0G3519 LaunchPad™开发套件；提供MSPM0 Software Development Kit (SDK)

应用领域

电机控制
家用电器
不间断电源和逆变器
电子销售点系统
医疗和 healthcare
测试和测量
工厂自动化和控制
工业运输
电网基础设施
智能计量
通信模块
照明
