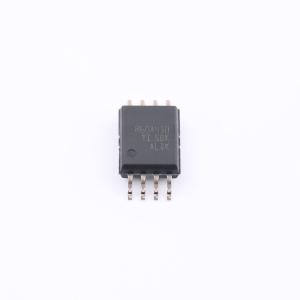

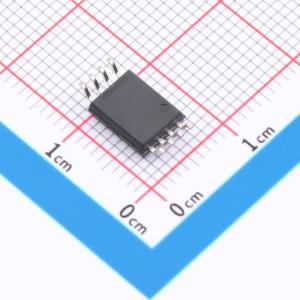

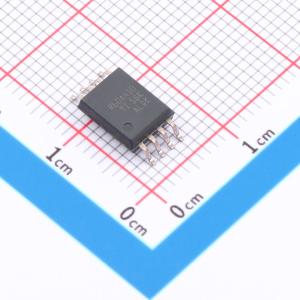

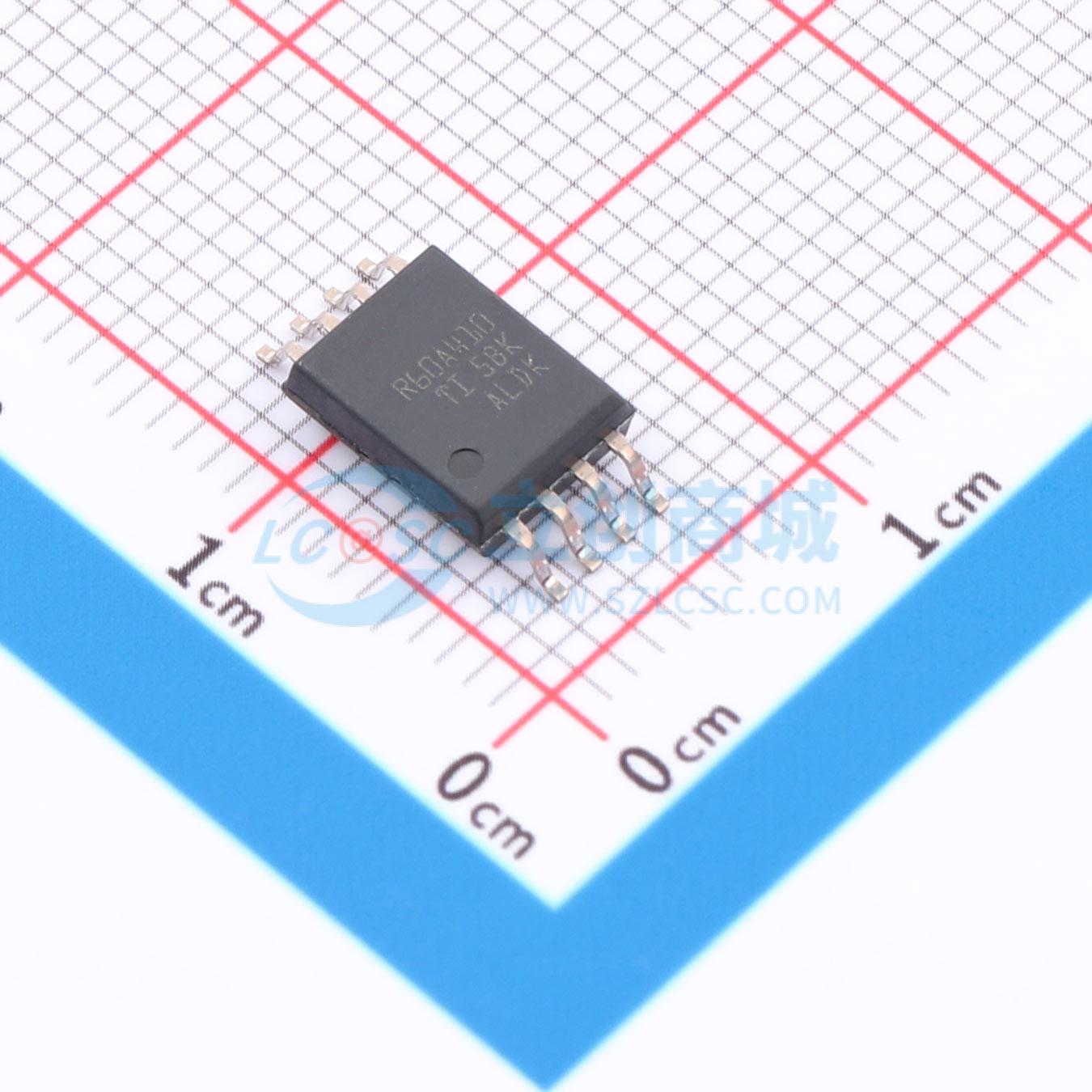

RES60A410QDWVRQ1
RES60A410QDWVRQ1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- RES60A410QDWVRQ1
- 商品编号
- C53283841
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 2.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 排阻 |
| 属性 | 参数值 | |
|---|---|---|
| 引脚数 | 8 |
商品概述
RES60A-Q1是一款匹配电阻分压器，采用SiCr薄膜工艺，基于现代高性能模拟晶圆工艺制造。高质量SiO₂绝缘层封装电阻，支持最高1400 VDC持续工作电压，或4000 VDC高压测试（60秒）。该器件标称输入电阻RHV = 12.5 MΩ，提供多种标称比率，可满足各类系统需求。RES60A-Q1系列具备高比率匹配精度，每个分压器的实测比率最大偏差在标称值的±0.1%以内。该精度在规定温度范围和老化周期内均可保持，累计漂移最大仅为±0.2%。因此，未校准的RES60A-Q1的生命周期容差最大保持在±0.3%范围内。RES60A-Q1符合AEC-Q200 1级温度等级汽车应用认证，规定工作温度范围为-40 ℃ 至 +125 ℃。该器件采用8引脚SOIC封装，标称本体尺寸为7.5mm × 5.85mm，高压引脚与低压引脚之间的爬电距离和电气间隙至少为8.5mm。
商品特性
- 通过AEC-Q200汽车应用认证，温度等级1工作温度范围为-40 ℃ 至 +125 ℃
- 耐压等级高，可承受3次以上4000 VDC（60秒）高压测试
- HVIN与LVIN之间支持1700 VDC爬电距离与电气间隙（IEC-61010 PD 2）
- 直流精度高，偏移与漂移低
- 初始比率匹配精度最大为±0.1%
- 漂移低，典型值为±1ppm/℃
- 老化和温度变化范围内精度保持在±0.2%
- 采用低热噪声薄膜电阻
应用领域
- 高压母线和电池电压监测
- HEV/EV电池管理系统（BMS）
- HEV/EV DC/DC转换器
- HEV/EV车载充电器（OBC）
- HEV/EV逆变器和电机控制
- ESS电池管理系统（BMS）
- 非隔离、共地、常开型分压器
- 高共模范围放大器
