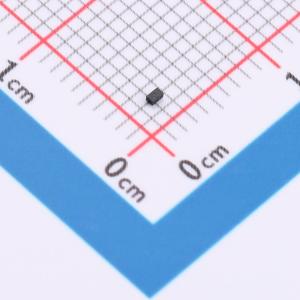

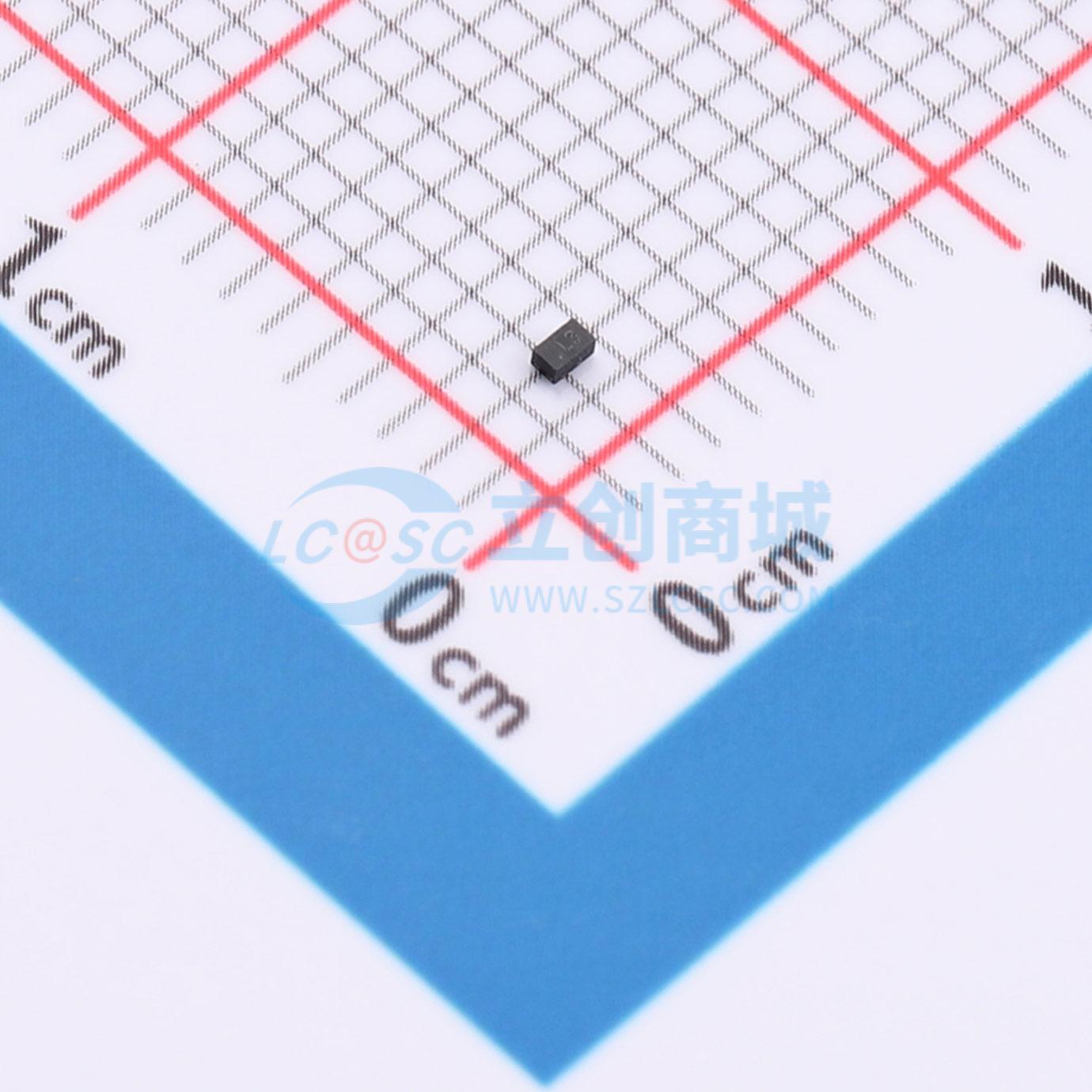

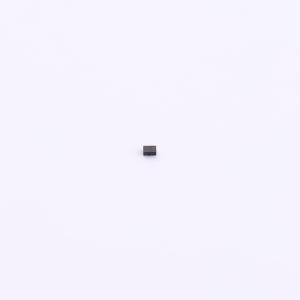

温馨提醒：图片仅供参考，商品以实物为准
ESD0502L-SL
单向TVS二极管阵列，采用单晶硅技术，响应快、钳位电压低，适用于保护高速数据线
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- ESD0502L-SL
- 商品编号
- C53207088
- 商品封装
- DFN1006-3L
- 包装方式
- 编带
- 商品毛重
- 0.01127克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向工作电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 48W@8/20us | |
| 击穿电压(VBR) | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF；0.25pF |
商品概述
ESD0502L-SL是一款单向TVS二极管，采用领先的单片硅技术，提供快速响应时间和低ESD钳位电压，使其成为保护电压敏感高速数据线的理想解决方案。该器件具有超低电容，典型值为0.5pF，并符合IEC 61000-4-2 (ESD)标准，支持±15kV空气放电和±8kV接触放电。它采用超小型1.0×0.6×0.5mm无铅DFN封装。其小尺寸、超低电容和高ESD浪涌保护能力，使其成为保护手机、数字视频接口和其他高速端口的理想选择。
商品特性
- 2个单向瞬态电压抑制功能
- 超小封装：1.0 × 0.6 × 0.5 mm
- 超低电容0.5pF (I/O--GND)
- 反向关断电压：最大5V
- 低漏电流：nA级
- 低钳位电压
- 3引脚无引线封装
- 符合以下标准：
- IEC 61000-4-2 (ESD)抗扰度测试
- 空气放电：±15kV
- 接触放电：±8kV
- IEC61000-4-4 (EFT) 40A (5/50ns)
- IEC61000-4-5 (雷击) 4A (8/20μs)
- 符合RoHS标准
- 引脚镀层：NiPdAu
应用领域
- 手机及配件
- Display Ports
- MDDI Ports
- USB 2.0和3.0端口
- HDMI 1.3和1.4
