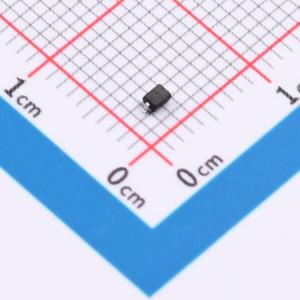

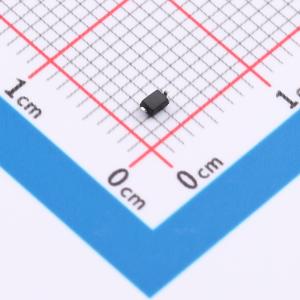

温馨提醒：图片仅供参考，商品以实物为准
GBLC03
超低电容双向静电放电保护二极管，适用于单信号线保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- GBLC03
- 商品编号
- C53207100
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.031667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 18V | |
| 峰值脉冲电流(Ipp) | 20A@8/20us | |
| 峰值脉冲功率(Ppp) | 360W@8/20us | |
| 击穿电压(VBR) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.42pF |
商品概述
采用超小型扁平引线SOD323塑料封装的低电容双向静电放电保护二极管，旨在保护单条信号线免受静电放电和其他瞬态事件的损害。
商品特性
- 工作电压3.3V
- 超低电容0.6 pF
- 低漏电流：nA级别
- IEC 61000-4-2（空气放电）：±30kV
- IEC 61000-4-2（接触放电）：±30kV
- IEC 61000-4-5（雷击8/20μS）：20A
- IEC 61000-4-4（电快速瞬变脉冲群5/50nS）：40A
应用领域
- 智能手机
- USB端口
- 无线系统
- 以太网10/100/1000 Base T
