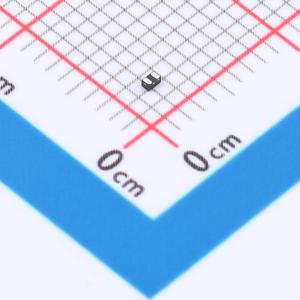

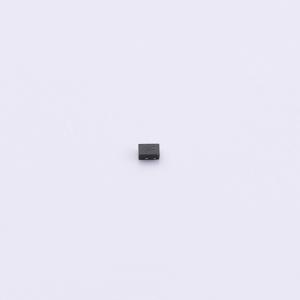

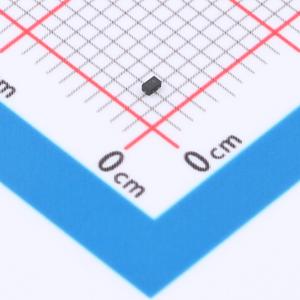

温馨提醒：图片仅供参考，商品以实物为准
SLESD8D24CS
低电容双向静电放电保护二极管，适用于单信号线保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLESD8D24CS
- 商品编号
- C53207101
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 40V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 160W@8/20us | |
| 击穿电压(VBR) | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 10pF |
商品概述
低电容双向静电放电保护二极管采用DFN1006无引线超小型表面贴装塑料封装，用于保护单条信号线免受静电放电及其他瞬态事件的损害。
商品特性
- 单线双向静电放电保护
- 典型结电容Cj = 10pF
- 典型响应时间 < 1 ns
- 低钳位电压Vc = 40V
- 超低泄漏电流：纳安级
- 符合IEC 61000-4-2标准第4级（静电放电）
- 符合IEC 61000-4-5标准（浪涌），IPPM = 4A
应用领域
- 便携式电子设备
- 计算机及外设
- 音频视频设备
- 蜂窝手机及配件
- 通信系统
- 电源
