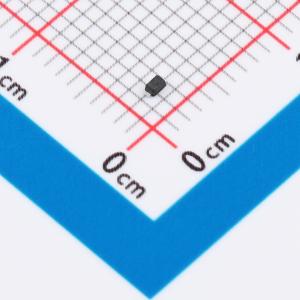

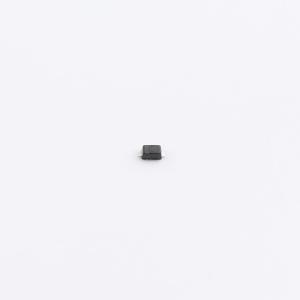

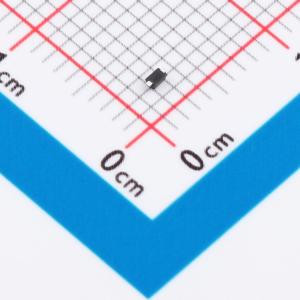

ESD5Z24-SL
单线路单向ESD保护二极管，采用SOD523塑料封装，可保护传输或数据线免受ESD和其他瞬态损害
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- ESD5Z24-SL
- 商品编号
- C53207102
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.027467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 55V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 330W@8/20us | |
| 击穿电压(VBR) | 26V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 25pF |
商品概述
采用SOD523塑料封装的单向静电放电保护二极管，旨在保护单条传输或数据线路免受静电放电及其他瞬态事件的损害。
商品特性
- 单向ESD保护，适用于单条线路
- 反向截止电压：最大24V
- 低漏电流：nA级别
- 典型响应时间 < 1 ns
- 低钳位电压：VC < 55 V @ IPP = 6 A
- ESD保护能力：20kV（空气放电）/ 15kV（接触放电）（依据IEC61000-4-2标准）
- 浪涌保护能力：6 A（依据IEC 61000-4-5标准，8/20 μs波形）
应用领域
- 计算机及外围设备
- 通信系统
- 音频设备
- CAN总线保护
- 电源
