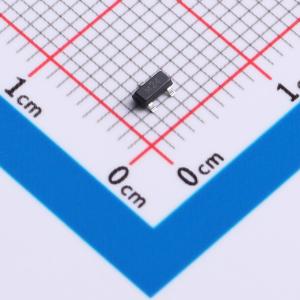

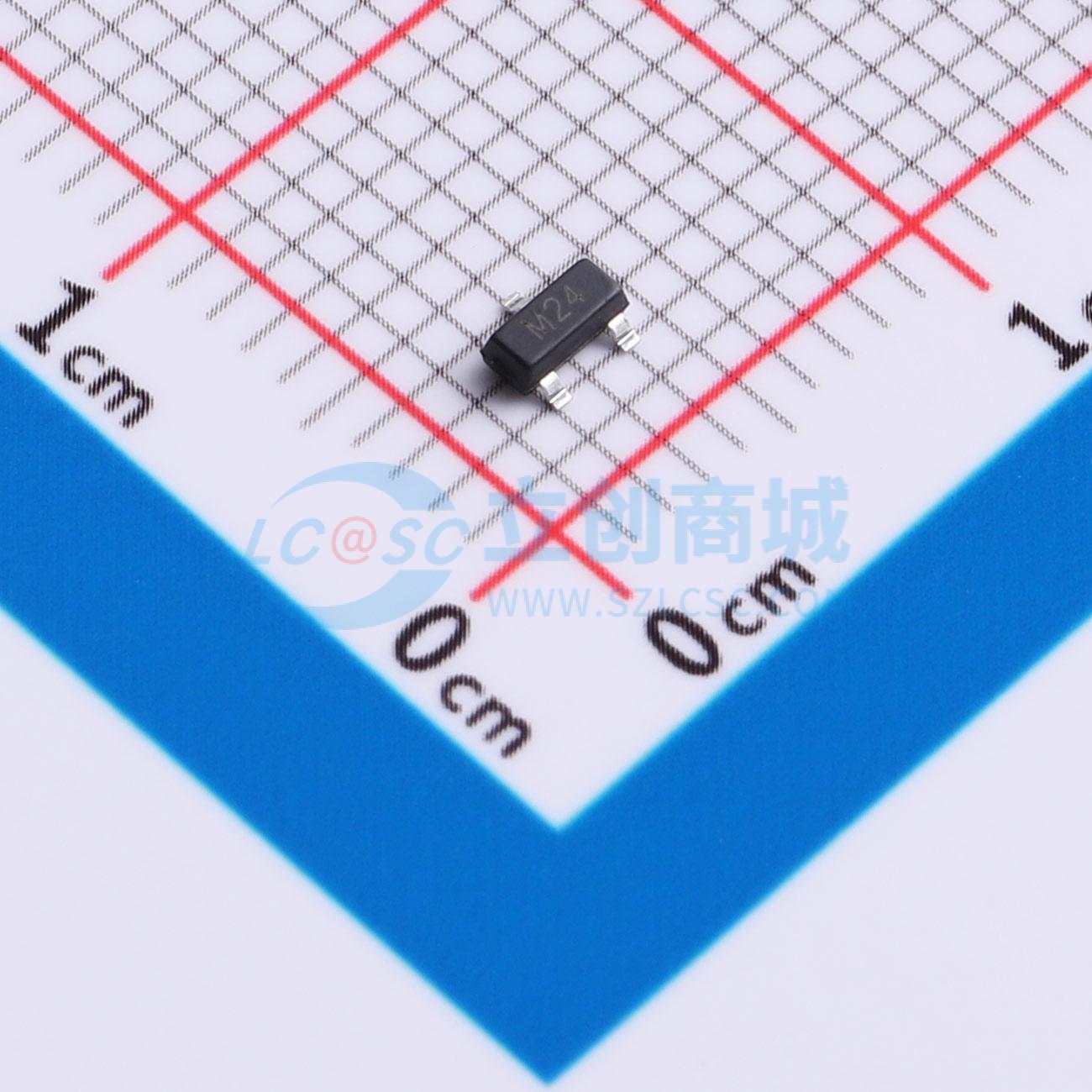

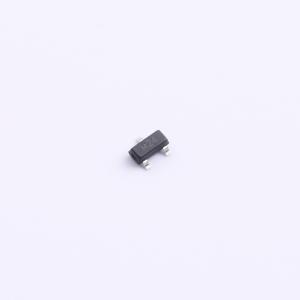

温馨提醒：图片仅供参考，商品以实物为准
SM24N
双路单向ESD保护二极管，适用于电压和ESD敏感设备
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SM24N
- 商品编号
- C53207105
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.037367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 56V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 336W@8/20us | |
| 击穿电压(VBR) | 28.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 13pF；25pF |
商品概述
这些双单片硅浪涌保护二极管专为需要瞬态过压保护能力的应用而设计，适用于对电压和静电放电敏感的设备，例如计算机、打印机、商用机器、通信系统、医疗设备及其他应用。其双结共阳极设计仅使用一个封装即可保护两条独立线路，非常适合电路板空间受限的情况。
商品特性
- 2个单向瞬态电压抑制功能
- 最大反向关断电压：24V
- 低钳位电压
- 低漏电流：nA级
- 典型响应时间小于1ns
- 静电放电保护：20kV（空气放电）/ 15kV（接触放电）（符合IEC61000-4-2标准）
应用领域
- 计算机
- 打印机
- 通信系统
- 蜂窝手机及配件
- 便携式电子设备
