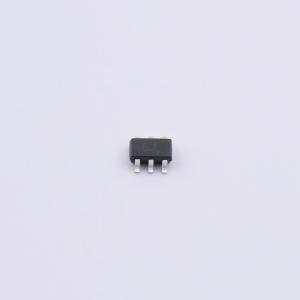

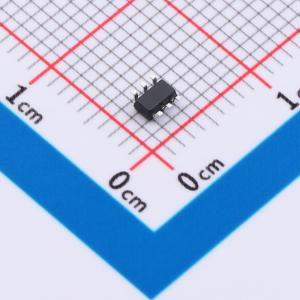

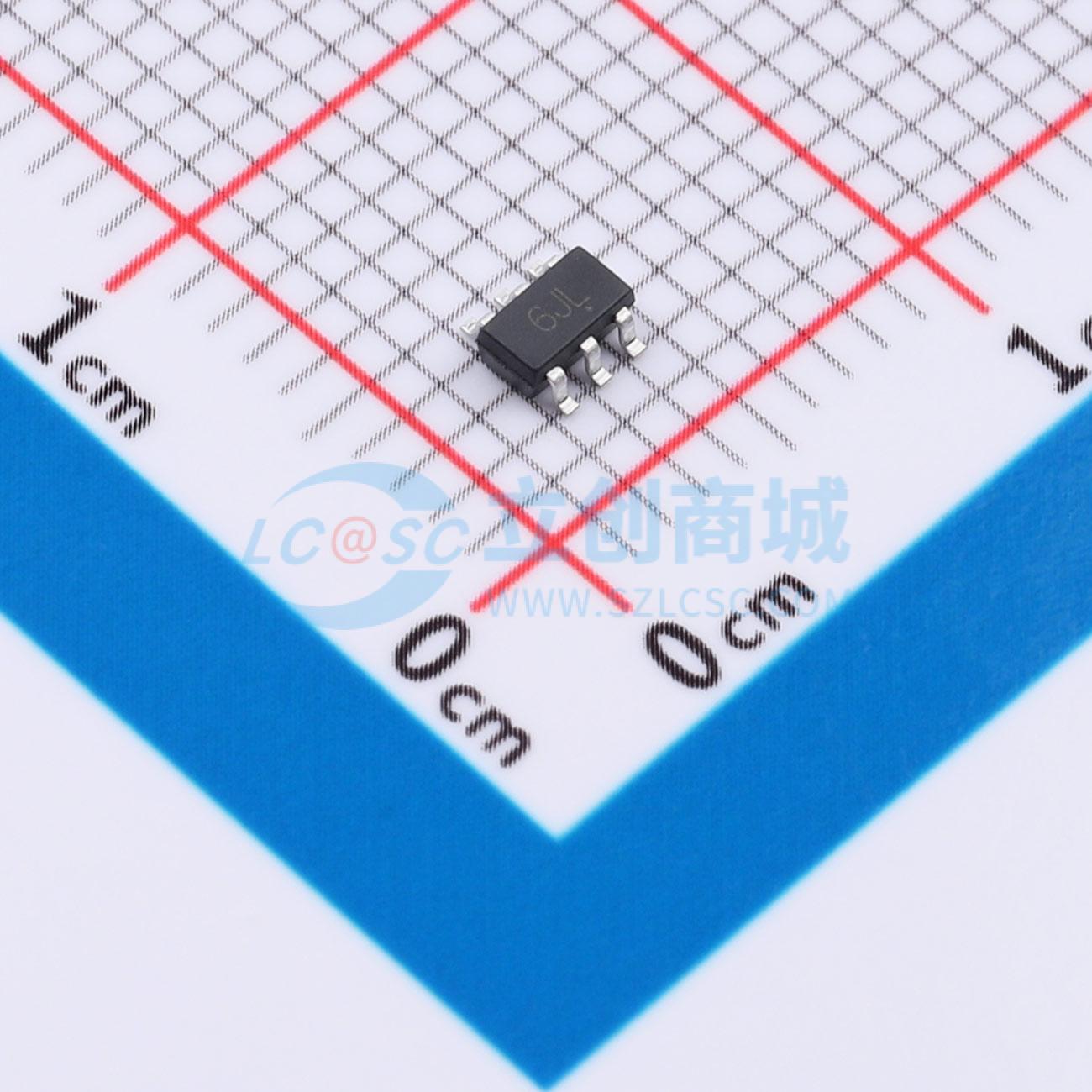

SMS05C
5线ESD保护二极管阵列，单SOT23 - 6L封装，可保护5条独立线路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SMS05C
- 商品编号
- C53207099
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.045033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 19V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 190W@8/20us | |
| 击穿电压(VBR) | 8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 五路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
商品概述
这款五线浪涌保护阵列专为需要瞬态电压保护能力的应用而设计，适用于计算机、打印机、汽车电子、网络通信及其他应用中对过压瞬变和静电放电敏感的电子设备。该器件采用单芯片共阳极设计，在单个SOT23-6L封装内提供五条独立线路的保护。
商品特性
- 在单个SOT23-6L封装内提供多达五条线路的保护
- 每条通道提供符合IEC 61000-4-2标准的静电放电保护，空气放电±30kV，接触放电±30kV；符合IEC 61000-4-5标准（雷击，8/20μs脉冲）10A
- 低工作电压：5.0V
- 低钳位电压
- 典型响应时间 < 1 ns
- 符合RoHS标准
应用领域
- 手机及配件
- 微处理器设备
- 个人数字助理
- 笔记本电脑和服务器
- 便携式仪器
