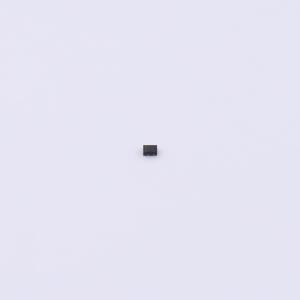

SLESD8L5.0
单向ESD保护二极管，采用单晶硅技术，响应快、钳位电压低，适用于保护电压敏感数据和电源线
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLESD8L5.0
- 商品编号
- C53207091
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向工作电压(Vrwm) | 5V | |
| 钳位电压 | 16V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压(VBR) | 7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品概述
SLESD8L5.0是一款采用领先单片硅技术的单向瞬态电压抑制二极管，可提供快速响应时间和低静电放电钳位电压，是保护电压敏感数据线和电源线的理想解决方案。该器件符合IEC 61000-4-2标准，支持±15kV空气放电和±8kV接触放电。它采用超小型1.0×0.6×0.5mm无引线DFN封装。其小巧尺寸和高等级静电放电浪涌保护能力，使其成为保护手机、数码相机、音频播放器及众多其他便携式应用的理想选择。
商品特性
- 符合以下标准：IEC 61000-4-2抗扰度测试（空气放电：±15kV，接触放电：±8kV）及IEC61000-4-5（雷电）4.5A（8/20μs）
- 低电容：0.5 pF（典型值）

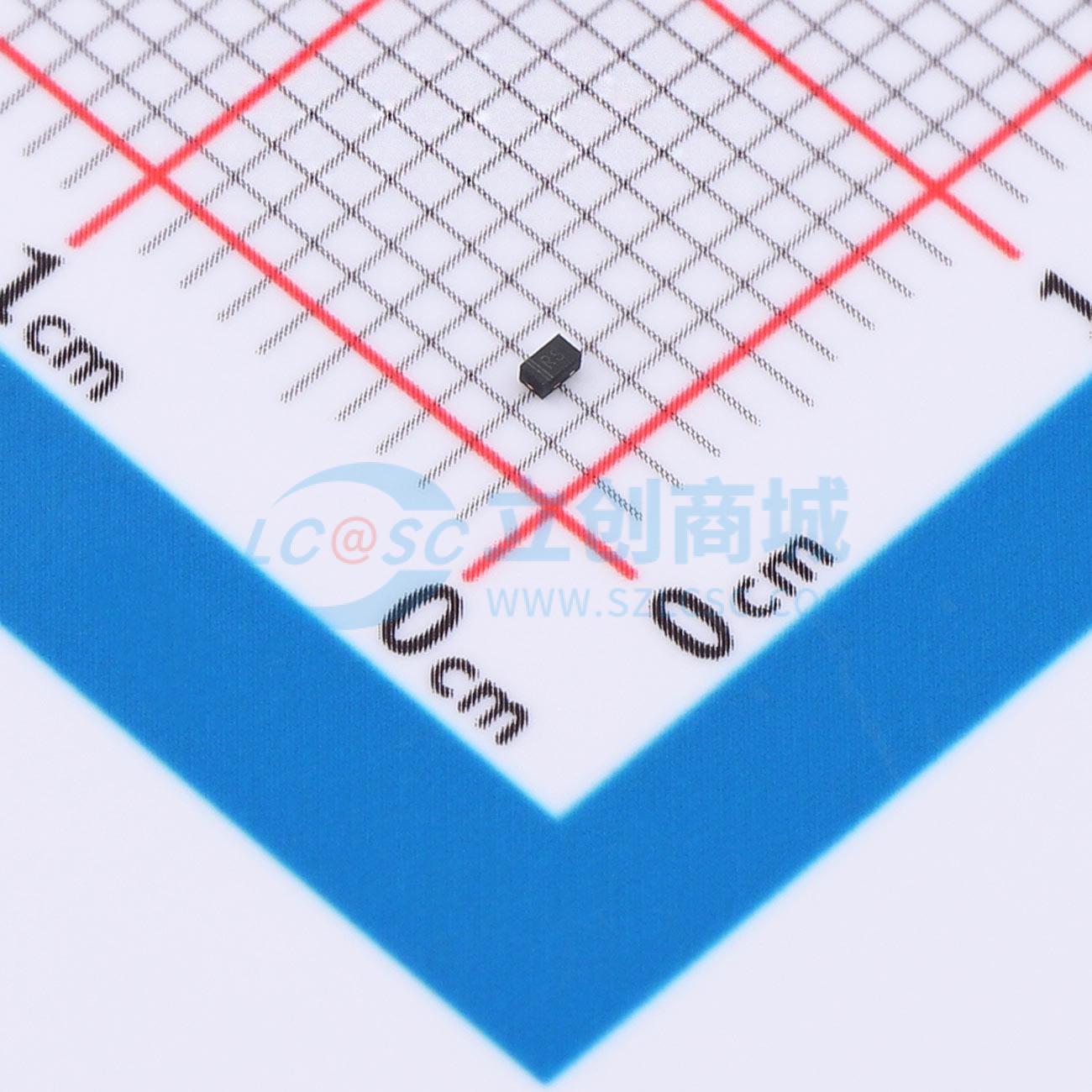

- 超小封装：1.0 × 0.6 × 0.5 mm，符合RoHS标准
- 引脚镀层：NiPdAu
应用领域
- 智能手机
- USB端口
- 显示端口
- MDDI端口
- PCI Express与串行SATA端口
