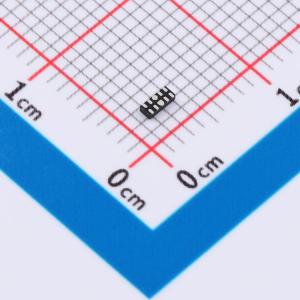

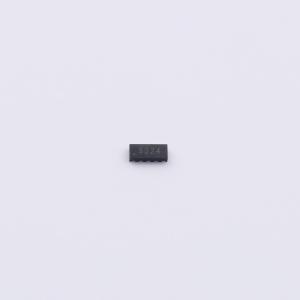

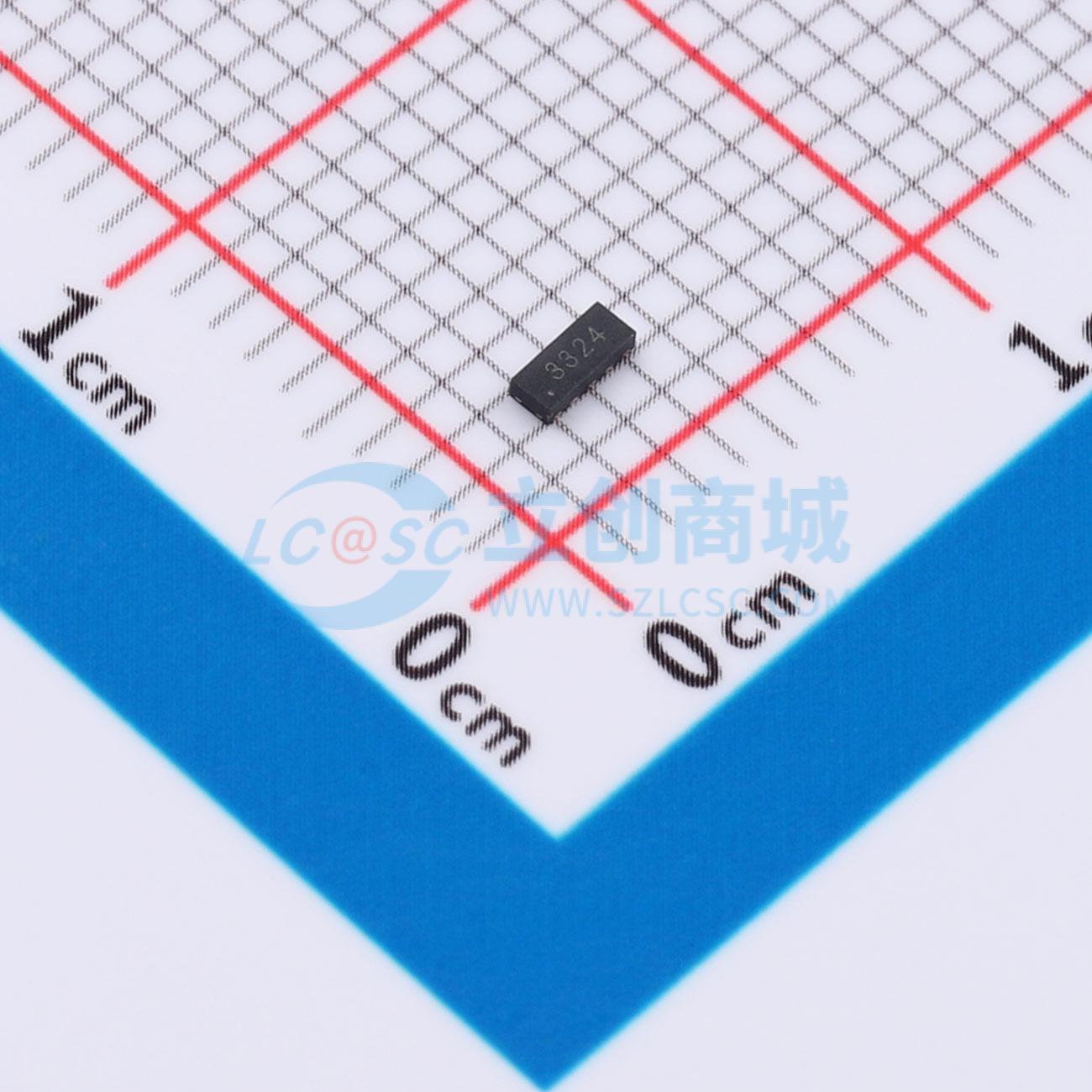

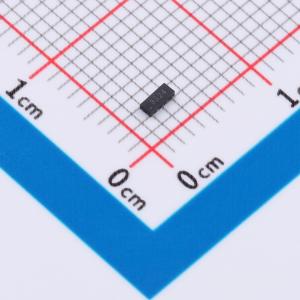

ESD3324P-SL
4线ESD保护二极管阵列，适用于高速接口，采用无铅小型DFN2510-10L塑料封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- ESD3324P-SL
- 商品编号
- C53207097
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.035233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压(VBR) | 4.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.55pF |
商品概述
该器件旨在保护超高速接口，如超高速USB、高清多媒体接口、DisplayPort、外部串行高级技术附件以及低压差分信号接口，使其免受静电放电的影响。该器件包含四个用于超高速信号线的高等级静电放电保护二极管结构，并采用无引线小型DFN2510-10L塑料封装。所有信号线均通过特殊的二极管配置提供保护，其线路电容极低，仅为0.55pF。这些二极管采用独特的回滞结构，可为下游组件提供高达15kV接触放电的静电放电电压保护，超过IEC 61000-4-2标准第4级要求。
商品特性
- 为USB 2.0、超高速USB 3.0、HDMI 2.0、DisplayPort、eSATA和LVDS提供系统级静电放电保护
- 所有信号线均集成轨到轨钳位二极管，提供超过IEC 61000-4-2标准第4级的15kV下游静电放电保护
- 匹配的0.5mm走线间距
- 信号线对间匹配电容为0.25pF
- 每通道线路电容仅为0.55pF
- 设计友好的“直通式”信号布线
应用领域
- 电视机与显示器
- DVD录像机与播放机
- 笔记本电脑与主板显卡及端口
- 机顶盒与游戏机
- SATA与eSATA接口
