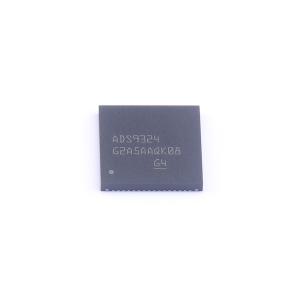

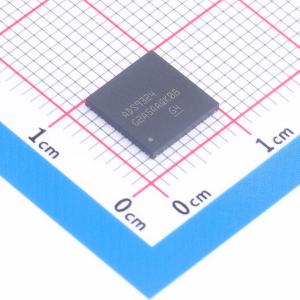

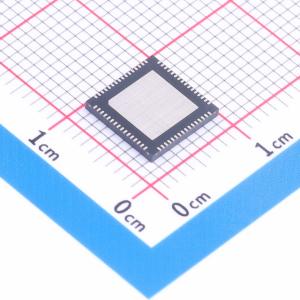

温馨提醒：图片仅供参考，商品以实物为准
ADS9324RSKR
16通道16位1MSPS同步采样SAR ADC集成模拟前端
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS9324RSKR
- 商品编号
- C53201912
- 商品封装
- VQFN-64(8x8)
- 包装方式
- 编带
- 商品毛重
- 5.933333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 16 | |
| 采样率 | 1MHz | |
| 通道数 | 16 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 0.5LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 88dB | |
| 时钟/振荡器 | 内置；外置 | |
| 基准电压源 | 内置；外置 | |
| 可变增益 | 支持 | |
| ADC架构 | SAR | |
| 功能特性 | - | |
| 微分非线性 | 0.5LSB |
商品概述
ADS9324是一款基于同步采样16位逐次逼近（SAR）模数转换器（ADC）的16通道集成数据采集（DAQ）系统，每个通道最高工作速率为1MSPS。该器件每个通道都配有完整的模拟前端，包括输入阻抗1MΩ的可编程增益放大器（PGA）、输入钳位、低通滤波器和ADC输入驱动器。该器件还配有带缓冲器的低漂移精密基准，用于驱动ADC。高输入阻抗允许直接连接传感器和变压器，因此无需外部驱动电路。该器件同时支持差分输入和单端输入，可适配各类传感器输出。ADS9324配有灵活的数字接口，可与各类主机控制器配合使用。用户可配置串行接口，分别在1-lane、2-lane、4-lane和8-lane读取ADC输出。该器件还可灵活配置为2通道、4通道、8通道和16通道同步采样ADC工作。
商品特性
- 16通道16位同步采样ADC
- 每个通道吞吐量为1MSPS
- 集成可编程增益放大器
- 1MΩ模拟输入阻抗
- 支持单端输入和差分输入
- 差分输入电压范围: ±12.5V, ±10V, ±6.25V, ±5V, ±2.5V
- 共模电压范围: ±12.5V
- 提供两种模拟带宽选项: 25kHz和325kHz
- 断线安全输入
- 浮空输入接近零ADC输出码
- 典型性能: INL ±0.5LSB; DNL ±0.5LSB; SNR 88dB; THD -103dB; DC CMRR 100dB
- 集成低漂移片内基准(4.096V)和缓冲器
- 基准温度漂移典型值为15ppm/℃
- 片内集成过采样数字滤波器
- 支持系统偏移、增益和相位校准
- 内置数字窗口比较器
- 支持ADC输出数据随机化
- 模拟电源支持5V和1.8V
- 数字I/O电源范围为1.8V至3.3V
- 工作温度范围为-40℃至+125℃
应用领域
- 变电站自动化
- 电机保护继电器与接触器
- 电机控制电流检测
- 工业自动化
- 测试与测量
