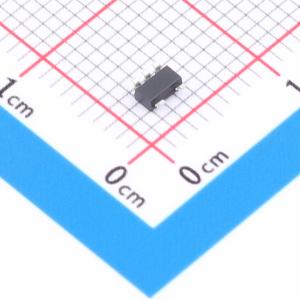

温馨提醒：图片仅供参考，商品以实物为准

TPS7E8201DBVR

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TPS7E8201DBVR
商品编号: C53201988
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.205克(g)

商品参数

	属性	参数值
	静态电流(Iq)	2.8uA
	噪声	650uVrms
	功能特性	热关断；使能控制；过流保护；输出放电；内置软启动；输入欠压保护
	工作温度	-40℃~+125℃
	输出类型	可调
	输出通道数	1

商品概述

TPS7E82 低压降（LDO）线性稳压器是一款低静态电流器件，支持3V至40V的宽输入电压范围。可调配置输出电压范围为1.2V至38V，固定配置输出电压范围为1.8V至12V，支持最高300mA的负载电流。该器件空载时静态电流仅为2.8μA，专为电池供电应用中的微控制器和其他低功耗负载供电设计。TPS7E82 在输入、负载和温度范围内可实现±1.2%的高精度直流输出。器件对输入瞬态和负载瞬态响应迅速。稳压期间典型值为2.8μA的低静态电流，即使在压降工况下IQ也可控（空载压降时典型值为12μA），因此该器件适用于要求极低空闲状态功耗的电池供电系统或常开启系统。TPS7E82 在300mA负载电流下的典型压降为900mV。器件内置过流、过温和过功率保护机制，保障LDO可靠运行。TPS7E82可在4.7μF至100μF的输出电容范围内稳定工作。

商品特性

输入电压范围:3.0V 至 40V（最大42V）
提供多种输出电压选项:固定输出1.8V 至 12V，可调输出1.2V 至 38V
输出电流最高可达300mA
在输入、负载和温度范围内精度为±1.2%
超低静态电流:IOUT为0mA时为2.8μA
可使用4.7µF或更大容量陶瓷电容器稳定工作，等效串联电阻范围为0Ω 至 1Ω
300mA负载下压降典型值为900mV
高电源抑制比:1kHz时为70dB，100kHz时为45dB
内置过流、过功率和过温限制
提供两种封装选项:5引脚SOT-23（DBV）、6引脚WSON（DRV）
工作结温范围:-40℃ 至 +125℃，M版本扩展范围为 -40℃ 至 +150℃

应用领域

电器
家居与楼宇自动化
零售自动化与支付
电网基础设施
医疗应用
照明应用

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	40V
	输出电压	1.2V~38V
	输出电流	300mA
	电源纹波抑制比(PSRR)	70dB@(1kHz)
	压差	960mV@(300mA)
