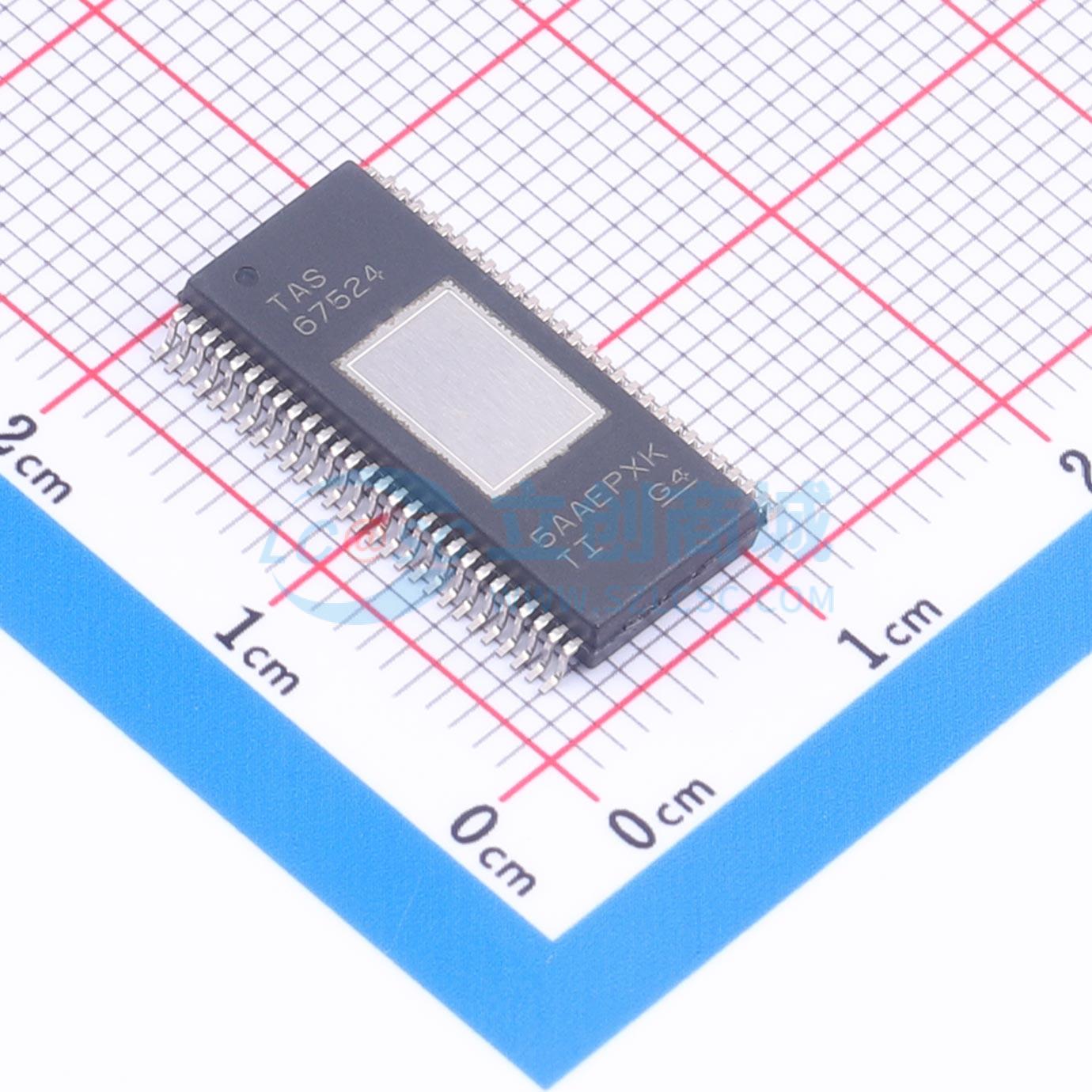

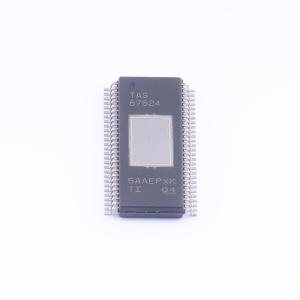

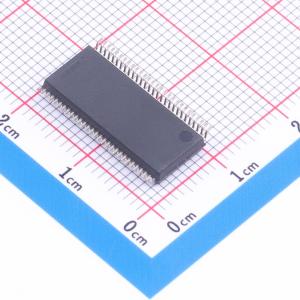

温馨提醒：图片仅供参考，商品以实物为准

TAS67524QDKQRQ1

四通道数字输入Class-D音频放大器，采用1L调制，集成电流感应和实时负载诊断，适用于汽车应用

品牌名称: TI(德州仪器)
商品型号: TAS67524QDKQRQ1
商品编号: C53201936
商品封装: HTSSOP-56
包装方式: 编带
商品毛重: 6.666667克(g)

商品参数

	属性	参数值
	总谐波失真+噪声(THD+N)	0.02%
	工作电压	4.5V~19V
	工作温度	-40℃~+125℃

商品概述

TAS67524-Q1 是一款四通道数字输入D类音频放大器，采用1L调制方案，每个BTL通道仅需要一个电感，相比传统方案减少了四个电感，从而缩小了系统尺寸、降低了系统成本。此外，1L调制相比传统D类调制方案可降低开关损耗。TAS67524-Q1集成了直流和交流负载诊断功能，可用于判断连接负载的状态。在音频播放期间，可通过每个通道的输出电流检测监控该状态，并通过TDM将测量结果报告给主机处理器，延迟极小。该器件可通过独立于主机和音频输入的实时负载诊断，在播放音频时监控输出负载状态。TAS67524-Q1为每个通道提供额外的低延迟信号路径，在48kHz采样率下可将群延迟降低70%以上，可支持对时间敏感的主动降噪（ANC）、道路降噪（RNC）应用。该器件支持通过I2C读取全局温度、通道温度和PVDD值，便于实现系统级热管理。该器件采用带向上裸露散热焊盘的56引脚HSSOP封装。

商品特性

通过AEC-Q100认证，适用于汽车应用
温度等级1:工作温度范围为 -40℃ 至 +125℃（TA）
供电电压范围为4.5V至19V，支持40V抛负载
低延迟路径，在48kHz采样率下可将群延迟降低70%以上
支持1.8V和3.3V I/O
具备I2C控制功能，支持8个地址选项
采用1L调制，每个通道仅需要一个电感，相比传统设计可减少四个电感
可降低电感带来的系统元件成本
可缩小PCB占用面积
THD+N 0.02%（4Ω，1W，1kHz）
输出噪声:35µVRMS（14.4V，A加权）
效率大于90%（4×25W，4Ω，14.4V）
每个通道可通过I2S或TDM实现输出电流检测
不需要外部电路
支持实时负载诊断，可在播放音频时监控输出状态
支持开路负载、短路负载、电源短路和接地短路检测
支持直流和交流待机负载诊断
音频输入支持:通过I2S可实现2-4通道输入，通过TDM可实现4-16通道输入
支持输入采样率:44.1kHz、48kHz、96kHz、192kHz
音频输出支持4通道桥接负载（BTL），可配置为2通道并行桥接负载（PBTL）
输出开关频率为2MHz
输出功率4×30W（4Ω，14.4V，1kHz，10% THD+N）
输出功率4×50W（2Ω，14.4V，1kHz，10% THD+N）
具备先进扩频功能和可选相位偏移
支持逐周期电流限制
支持输出短路保护
支持削波检测，阈值可配置
支持热折返和PVDD折返
支持通过I2C读取温度和供电电压
支持可配置过温警告和独立通道关断
具备直流偏移、欠压和过压保护

应用领域

汽车主机
汽车外置放大器
声学车辆警示系统（AVAS）

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	四声道
	输出功率	30Wx4@4Ω；50Wx4@2Ω
