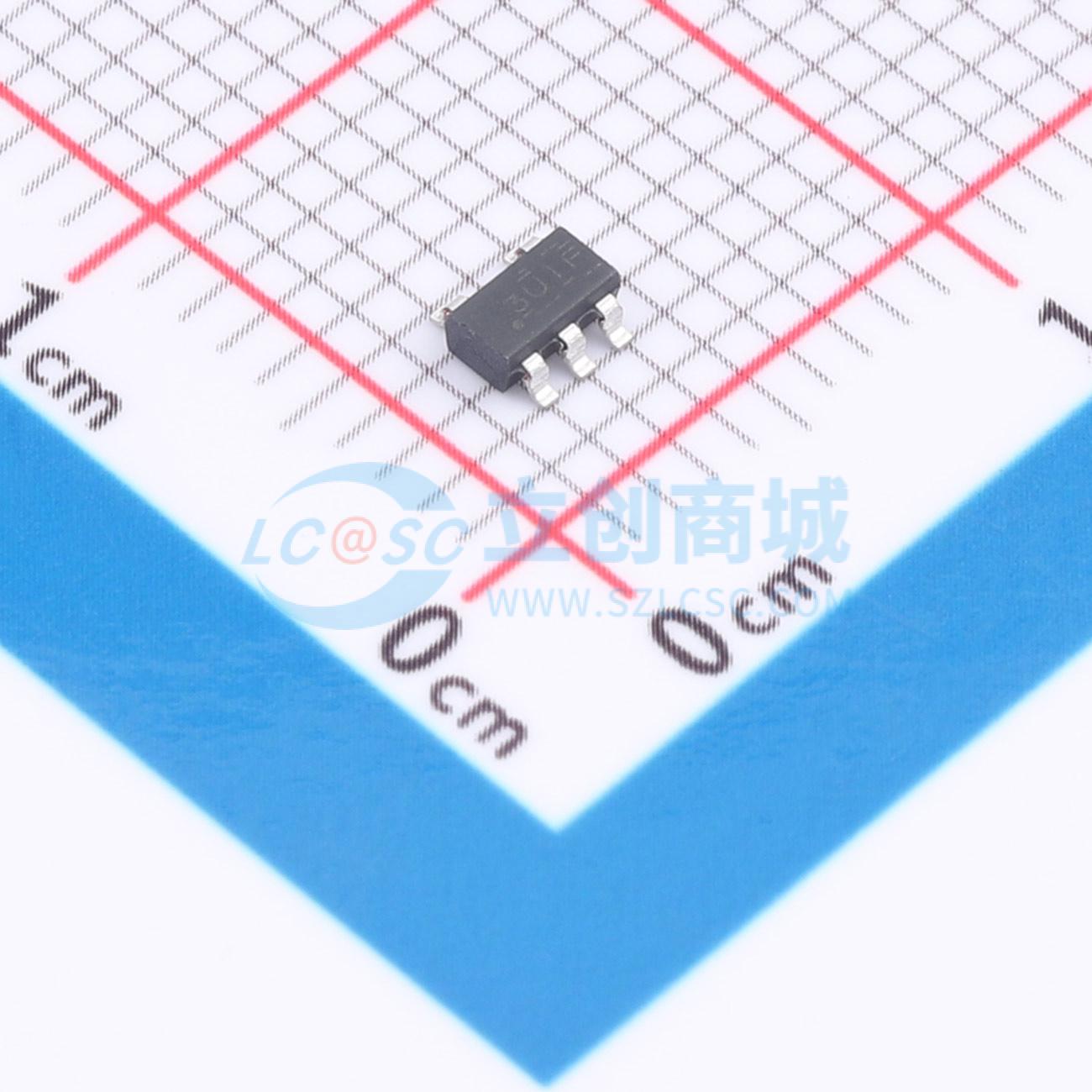

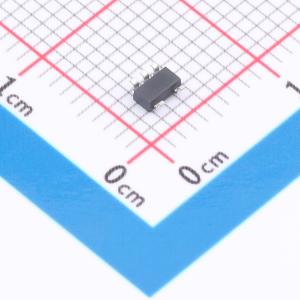

温馨提醒：图片仅供参考，商品以实物为准

TPS7E8150DBVR

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TPS7E8150DBVR
商品编号: C53201987
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

	属性	参数值
	静态电流(Iq)	2.8uA
	噪声	650uVrms
	功能特性	热关断；使能控制；过流保护；输出放电；内置软启动；输入欠压保护
	工作温度	-40℃~+125℃
	输出类型	固定
	输出通道数	1

商品概述

TPS7E81是一款低静态电流的低压差（LDO）线性稳压器，支持3V至40V的宽输入电压范围。可调配置的输出电压范围为1.2V至38V，固定配置的输出电压范围为1.8V至12V，支持最高150mA的负载电流。空载时静态电流仅为2.8μA，该器件设计用于为电池供电应用中的微控制器和其他低功耗负载供电。TPS7E81可在整个线路、负载和温度范围内实现±1.2%的严格DC精度，可对线路和负载瞬变做出快速响应。稳压期间典型静态电流为2.8μA，即使在压差工作状态下静态电流也得到控制（空载压差下典型值为12μA），因此该器件适用于要求极低空闲状态功耗的电池供电或常上电系统。TPS7E81在150mA负载电流下的典型压差为450mV，内置过流、过温和过功率输出保护机制，保障LDO可靠工作，可在2.2µF至100μF的输出电容范围内保持稳定。

商品特性

输入电压范围:3.0V 至 40V（最大42V）
提供多种输出电压选项:固定输出1.8V 至 12V，可调输出1.2V 至 38V
输出电流最高可达150mA
线路、负载和温度范围内精度为±1.2%
空载时超低IQ:2.8μA
可与2.2µF或更大容量陶瓷电容稳定工作，等效串联电阻范围0Ω 至 1Ω
150mA负载下典型压差为450mV
高PSRR:1kHz下为70dB，100kHz下为45dB
具备过流、过功率和过温限制保护
提供5引脚SOT-23 (DBV)和6引脚WSON (DRV)封装
工作结温范围为-40℃ 至 +125℃，M扩展版本工作结温范围为-40℃ 至 +150℃

应用领域

电器
家居和楼宇自动化
零售自动化和支付
电网基础设施
医疗应用
照明应用

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	40V
	输出电压	5V
	输出电流	150mA
	电源纹波抑制比(PSRR)	70dB@(1kHz)
	压差	460mV@(150mA)
