LM65680RZYR

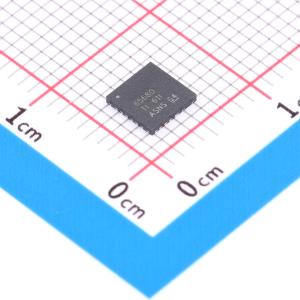

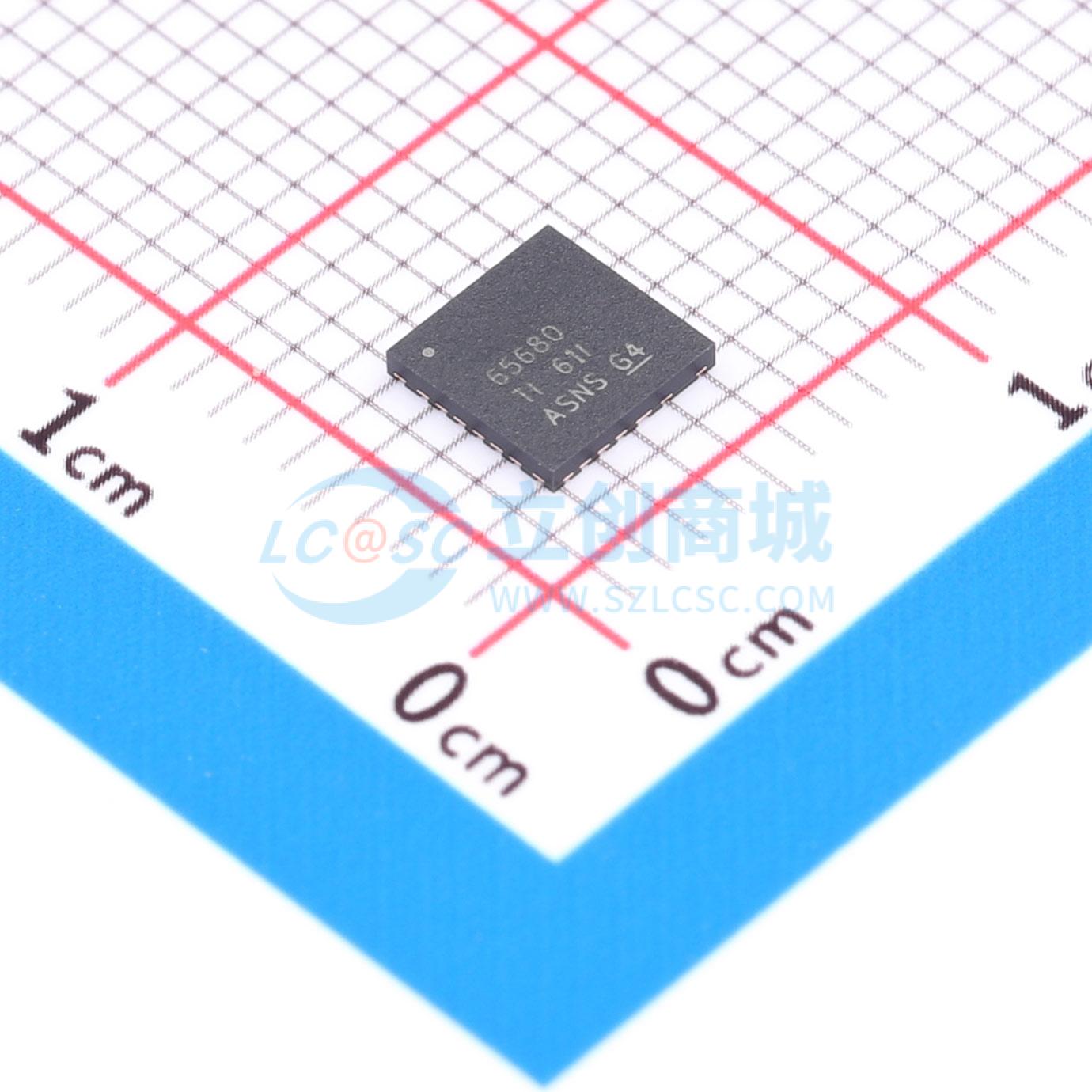

LM656x0是一款采用1型架构缓解干扰与噪声技术（MINT 1）的同步降压DC/DC转换器，该系列器件可实现低电磁干扰、高功率密度和出色的转换效率。集成低RDS(on)功率MOSFET，可在3.5V至65V的宽VIN范围内支持最高8A的输出电流。LM656x0采用峰值电流模控制架构，支持多相位堆叠同步交错工作，可与并联相位实现精确均流，以获得更高输出电流。AUTO模式可在轻载工作时实现频率折返，获得高轻载效率，空载输入电流低至2.2µA，可延长电池供电系统的运行时间。高侧开关最小导通时间为36ns，支持大降压比，可直接从24V或48V输入转换为低压轨，降低系统成本和复杂度。封装在关键功率引脚之间设置了多个NC引脚，可改善失效模式与影响分析（FMEA）结果。LM656x0包含多项特性，可简化CISPR 11和CISPR 32辐射要求的合规流程。对称引脚布局可实现出色的输入电容放置，使功率环路寄生电感的有效值达到超低水平，可降低开关损耗，改善高输入电压和高开关频率下的EMI性能。引脚可选开关节点压摆率控制功能可进一步降低高频辐射。采用带180°相移的SYNCOUT信号实现交错工作，可降低输入电容纹波电流，减小EMI滤波器尺寸，适用于级联、多通道或多相设计。电阻可调开关频率最高可达2.2MHz，可同步至外部时钟源，消除噪声敏感应用中的拍频。最后，LM656x0具备双随机扩频（DRSS），这一独特的降EMI特性结合低频三角调制和高频随机调制，分别缓解低频段和高频段的干扰。LM656x0的其他特性包括支持最高150℃结温工作、开漏电源良好（PG）指示可用于故障报告和输出电压监测、用于输入UVLO保护的精密使能输入、预偏负载下的单调启动、由VIN或BIAS供电的双输入VCC偏置副稳压器、打嗝模式过载保护以及带自动恢复的热关断保护。LM656x0采用4.5mm × 4.5mm散热增强型26引脚eQFN封装，额外引脚间距可提升可靠性。还包含可润湿侧翼引脚，便于生产过程中的光学检测。该器件采用倒装芯片可布线引线框（FCRLF）封装技术，在可用电流、使用寿命可靠性和成本方面具备优势，面向要求高功率密度的应用。宽输入电压范围、低静态电流消耗、高温工作、逐周期电流限制、低EMI特性和小尺寸设计，为要求增强鲁棒性和耐用性的应用提供出色的负载点稳压器设计。

• 支持功能安全设计
• 提供可辅助IEC 61508-2系统设计的文档
• 通用型同步降压转换器系列
• 输入电压范围3.5V至65V
• 提供4A、6A、8A输出电流选项
• 输出电压可调范围0.8V至60V，也提供3.3V和5V固定输出选项
• 最高结温150℃
• 最小高侧开关导通时间36ns，支持高降压比转换
• 采用1型架构缓解干扰与噪声技术（MINT 1）
• 便于符合CISPR 11或CISPR 32 B类要求
• 增强型HotRod™ QFN (eQFN) 封装，对称引脚布局设计，可最小化功率环路电感
• 双随机扩频（DRSS）和开关压摆率控制可降低峰值辐射
• 开关频率范围300kHz至2.2MHz
• 全负载电流范围内具备高效率
• 支持多相堆叠，可实现更高输出电流
• 带BIAS选项的双输入VCC副稳压器
• VIN休眠静态电流低至1.8µA
• 优化引脚布局与间距，便于相邻引脚短路测试，提升可靠性
• VIN与PGND引脚间距为1.1mm
• 可通过WEBENCH® Power Designer创建定制设计

• 工业自动化
• 测试测量
• 医疗成像系统
• 能源基础设施
• 企业系统
• 无线基础设施
