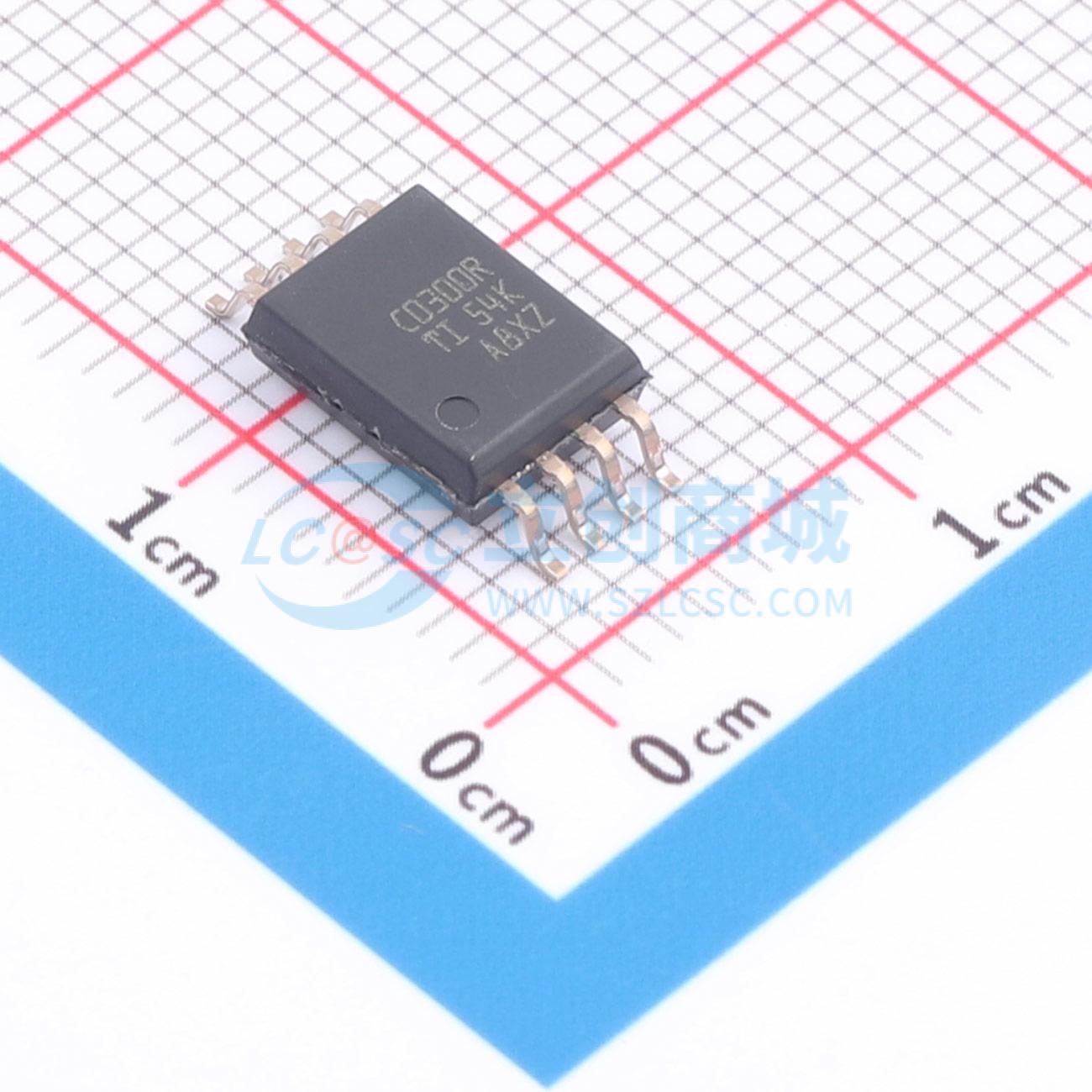

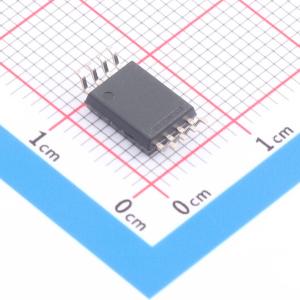

AMC0300RDWVR

AMC0x00R是一款精密电流隔离放大器，具有±250mV差分输入和单端比例输出。输入经过优化，可直接连接到分流电阻或其他低阻抗信号源。隔离栅分隔系统中工作在不同共模电压电平的部件，该隔离栅对电磁干扰具有很高的抗性。该隔离栅经认证，DWV封装可提供最高5kVRMS的加强隔离，D封装可提供最高3kVRMS的基础隔离（60秒）。AMC0x00R输出与输入电压成正比的单端信号，满量程输出由施加到REFIN引脚的电压设定。AMC0x00R的输出设计为可直接连接到ADC的输入，将REFIN连接到与ADC相同的参考电压，即可匹配ADC的动态输入电压范围。AMC0x00R采用8引脚宽体和窄体SOIC封装，在-40℃至+125℃温度范围内完全符合规格。

• 线性输入电压范围:±250mV
• 高侧（VDD1）电源电压范围:3.0V 至 5.5V
• 低侧（VDD2）电源电压范围:3.0V 至 5.5V
• 单端比例输出
• 参考输入电压范围:2.7V 至 5.5V
• 低直流误差
• 偏移误差最大±0.2mV
• 偏移漂移最大±3μV/℃
• 增益误差最大±0.25%
• 增益漂移最大±35ppm/℃
• 非线性度最大0.04%
• 高共模瞬变抗扰度（CMTI）:最低150V/ns
• 低电磁干扰，符合CISPR-11和CISPR-25标准
• 隔离等级:AMC0200R为基础隔离，AMC0300R为加强隔离
• 拥有安全相关认证:DIN EN IEC 60747-17 (VDE 0884-17)、UL1577
• 在扩展工业温度范围内完全符合规格:-40℃ 至 +125℃

• 工业电机驱动
• 变频器
• 服务器电源供应单元（PSU）
• 功率因数校正（PFC）
