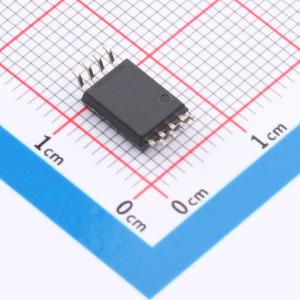

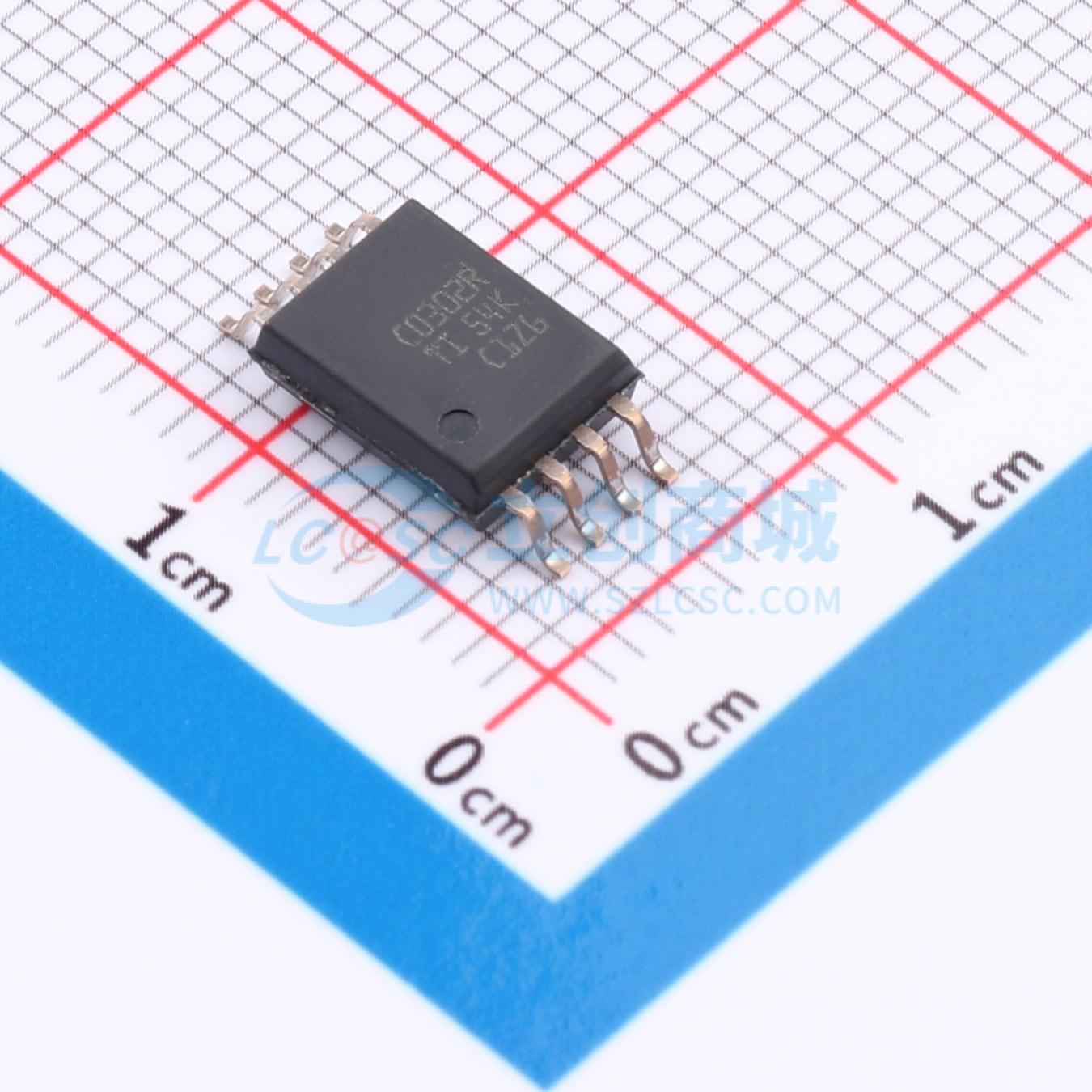

AMC0302RDWVR

AMC0x02R是一款精密电流隔离放大器，具备±50mV差分输入和单端比例输出。输入经过优化，可直接连接到分流电阻或其他低阻抗信号源。隔离栅分隔了工作在不同共模电压电平的系统部分，隔离栅对磁干扰具有很高的抵抗能力。该隔离栅经认证，DWV封装可提供最高5kV RMS（60秒）的加强隔离，D封装可提供最高3kV RMS（60秒）的基本隔离。AMC0x02R输出与输入电压成比例的单端信号，满量程输出由施加到REFIN引脚的电压设定。AMC0x02R的输出设计为可直接连接到ADC的输入。将REFIN连接到与ADC相同的参考电压，以匹配ADC的动态输入电压范围。AMC0x02R提供8引脚宽体和窄体SOIC封装，在-40℃至+125℃的扩展工业温度范围内完全符合规格要求。

• 线性输入电压范围:±50mV
• 高压侧（VDD1）电源电压范围:3.0V 至 5.5V
• 低压侧（VDD2）电源电压范围:3.0V 至 5.5V
• 单端比例输出
• 参考输入电压范围:2.7V 至 5.5V
• 低直流误差:偏移误差最大±50µV；偏移漂移最大±1µV/℃；增益误差最大±0.2%；增益漂移最大±45ppm/℃；非线性最大0.04%
• 高CMTI:最小150V/ns
• 低EMI:符合CISPR-11和CISPR-25标准
• AMC0202R为基本隔离；AMC0302R为加强隔离
• 具备安全相关认证:DIN EN IEC 60747-17 (VDE 0884-17)、UL1577
• 在扩展工业温度范围-40℃ 至 +125℃内完全符合规格

• 工业电机驱动
• 变频器
• 服务器电源单元（PSU）
• 功率因数校正（PFC）
