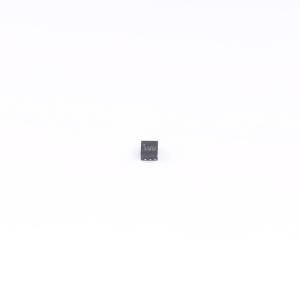

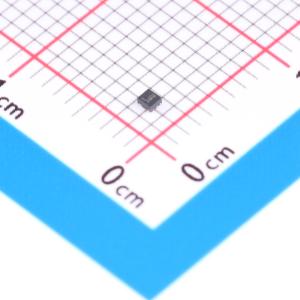

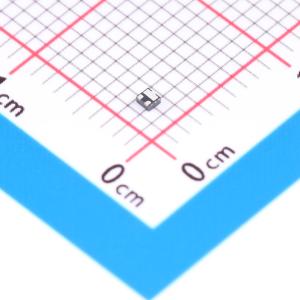

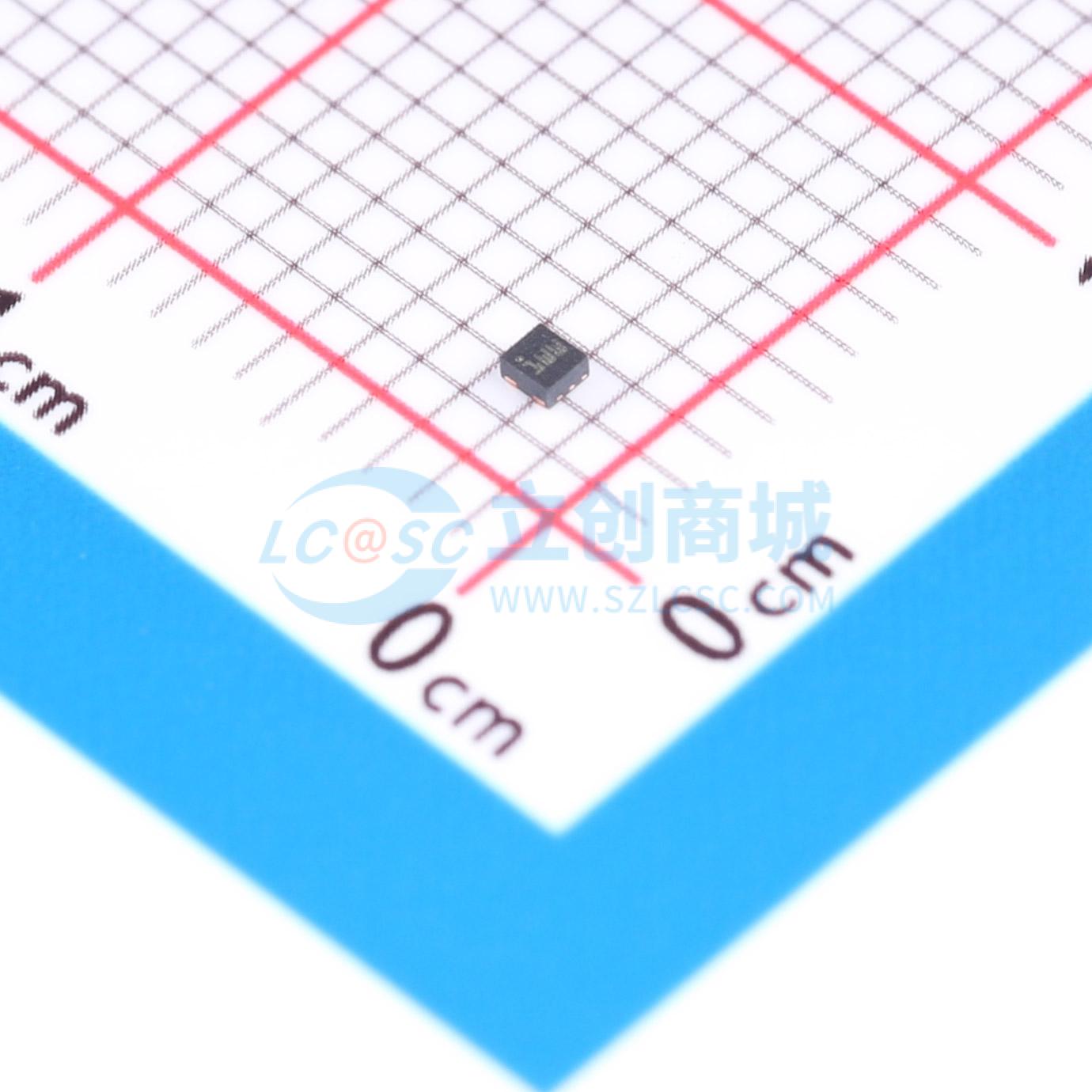

ESD752DXAR

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: ESD752DXAR
商品编号: C53158079
商品封装: DFN1110-3
包装方式: 编带
商品毛重: 0.024克(g)

商品参数

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向工作电压(Vrwm)	24V
	钳位电压	38V
	峰值脉冲电流(Ipp)	4.7A@8/20us
	峰值脉冲功率(Ppp)	210W@8/20us
	击穿电压(VBR)	35.5V

商品概述

ESD752是一款适用于车载网络的24V、2通道ESD保护二极管，采用多种工业标准封装。ESD752是一款用于控制器局域网 (CAN) 接口保护的双向ESD保护二极管，额定消散接触ESD冲击能力符合IEC 61000-4-2汽车标准，低动态电阻和低钳位电压支持针对瞬态事件提供系统级保护。该器件具有每通道低IO电容和适配的引脚排列，适合两条CAN总线（CANH 和 CANL）使用，可防止因静电放电(ESD) 和其他瞬变造成损坏。此外，ESD752的3pF（典型）线路电容适合CAN、CANFD、CAN SiC 和CAN-XL应用，可支持高达20Mbps的数据速率。

商品特性

IEC 61000-4-2 4级ESD保护，支持±30kV接触放电、±30kV气隙放电
经测试符合IEC 61000-4-5
24V工作电压
双向ESD保护
2通道器件通过单个组件实现完整的ESD保护
低钳位电压可保护下游元件
I/O电容典型值为3pF
提供SOT-23 (DBZ)、SOT-SC70 (DCK) 和DFN1110 (DXA)通用封装

应用领域

车载网络
工业控制网络
智能配电系统 (SDS)
DeviceNet IEC 62026-3
CANopen – CiA 301/302-2 和 EN 50325-4
4/20mA电路
PLC浪涌保护
ADC浪涌保护
CAN、CANFD、CAN SiC、CAN-XL接口保护

	属性	参数值
	反向漏电流(Ir)	5nA
	通道数	双路
	工作温度	-55℃~+150℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	3pF
