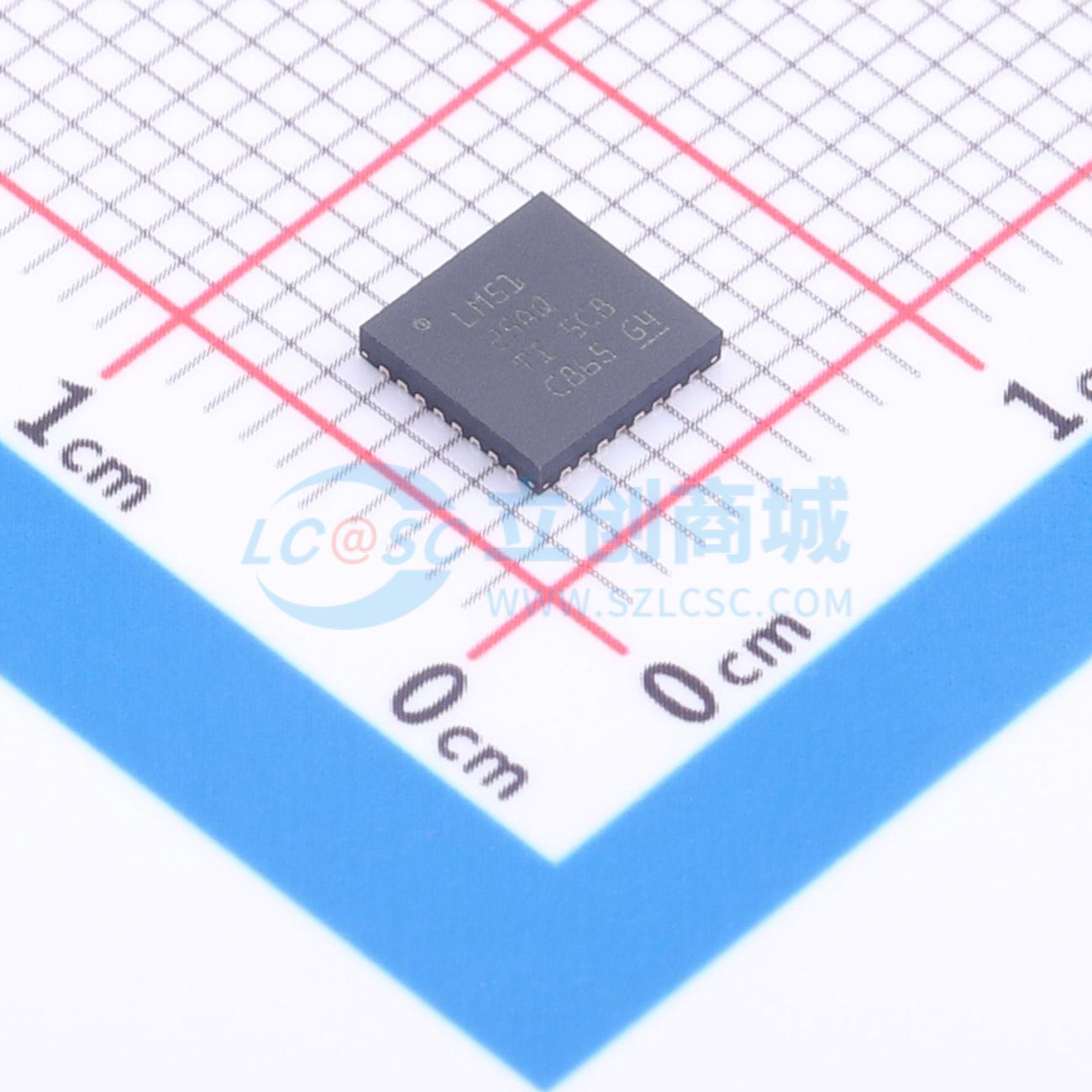

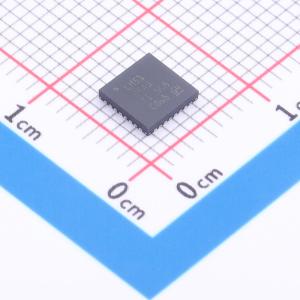

LM51251AQRHBRQ1

LM51251A-Q1是一款带I2C接口的可堆叠双相同步升压控制器。该器件可为低于或等于输出电压的输入电压提供稳压输出，同时支持输入到输出直通模式以节省功耗。可堆叠两个器件，支持带或不带外部时钟的工作模式。可通过模拟或数字ATRK/DTRK功能或I2C编程对输出电压进行动态编程。当VBIAS低于4.5V时，启动后内部VCC电源会自动从VBIAS切换到VOUT，可支持输入电压低至2.5V。固定开关频率可通过RT引脚的电阻或SYNCIN时钟在100kHz至2.2MHz之间设置，FPWM或二极管仿真开关模式可在运行过程中切换。器件集成了峰值电流限制、平均输入电流限制、平均电感电流监测、过压和欠压保护以及热关断功能，可保护器件和应用。

• 符合AEC-Q100汽车应用认证
• 温度等级1:TA范围为-40℃ 至 +125℃
• 支持功能安全设计，有相关文档可辅助功能安全系统设计
• 输入电压范围4.5V 至 42V；当VBIAS≥4.5V或VOUT≥6V时，最低输入电压支持2.5V
• 输出电压范围6V 至 60V
• 可通过电阻或I2C以1V步进调节输出电压
• 通过I2C编程时可调节压摆率
• 内置反馈电阻，精度2%
• 支持输入电压大于输出电压的旁路工作模式
• 支持动态输出电压跟踪
• 支持数字PWM跟踪(DTRK)
• 支持模拟跟踪(ATRK)
• 提供过压保护，可选阈值为64V、50V、35V、28.5V
• 关断静态电流低至2μA，工作静态电流为1.4mA
• 支持交错多相工作堆叠扩展
• 无需外部时钟最高支持4相工作
• 开关频率范围100kHz 至 2.2MHz
• 可同步到外部时钟(SYNCIN)
• 可动态选择开关模式(FPWM、二极管仿真)
• 支持扩频(DRSS)
• I2C接口支持8个可选地址
• I2C可编程死区时间，范围14ns 至 200ns
• 支持电流检测电阻或DCR电流检测
• 平均电感电流监测
• 平均输入电流限制
• 可编程电流限制
• 可选择延迟时间
• 配备nFAULT故障指示
• 可编程输入欠压锁定(UVLO)
• 采用带可润湿侧翼的无引线VQFN-32封装

• 高端音频电源
• 电压稳定器模块
• 启停应用
